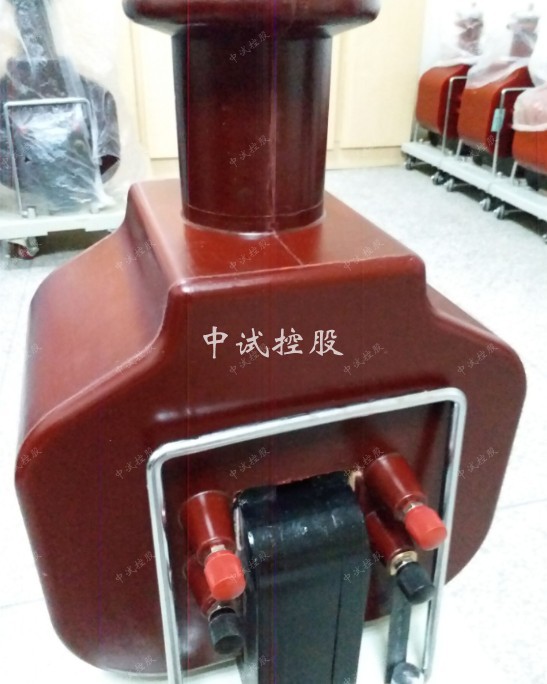

干式试验变压器，利用先进的生产设备，采用线圈绕组环氧真空浇注几CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。

使用方法：

（1）试验前，要将高压试验变压器的外壳“”端，电源控制箱的接地端“”必须良好接地，否则将危及人身与设备的安全。

（2）操作前必须熟悉高压试验变压器与电源控制箱的电气原理接线图。如果要做直流耐压与泄漏试验时，可先将高压硅或微安表旋在高压试验变压器的高压端。

（3）准备完毕，检查线路无误后，可合上总电源开关，此时绿色开关指示灯亮，假如不亮应把调压器手柄按逆时针方向返回零位，绿色停止按钮上的指示灯亮，否则起动按钮拒绝合闸。

（4）按下起动按钮，红色按钮指示灯亮，这时按时针每秒1.5-2KV的速度均匀缓慢地旋动调压器手柄，高压逐步上升并密切注意电压表的指示及试品情况，直到调到所需试验高压为止。

（5）要测试产品的耐压试验时间，可拨动定时时器所需定时时间再按下定时，即在规定是时间里测试产品耐压，然后报警告知，若被测产品被击穿，过流继电器自动跳闸，此时试验品为不合格。

（6）如需保护被测产品免被击穿，可先在高压侧连续接保护球隙调整保护球放电电压为试验电压的1.15倍左右。
