接线方法：

1、用电源线把仪器与外部AC 220 电源连接，用接地线将接地端子与大地连接。

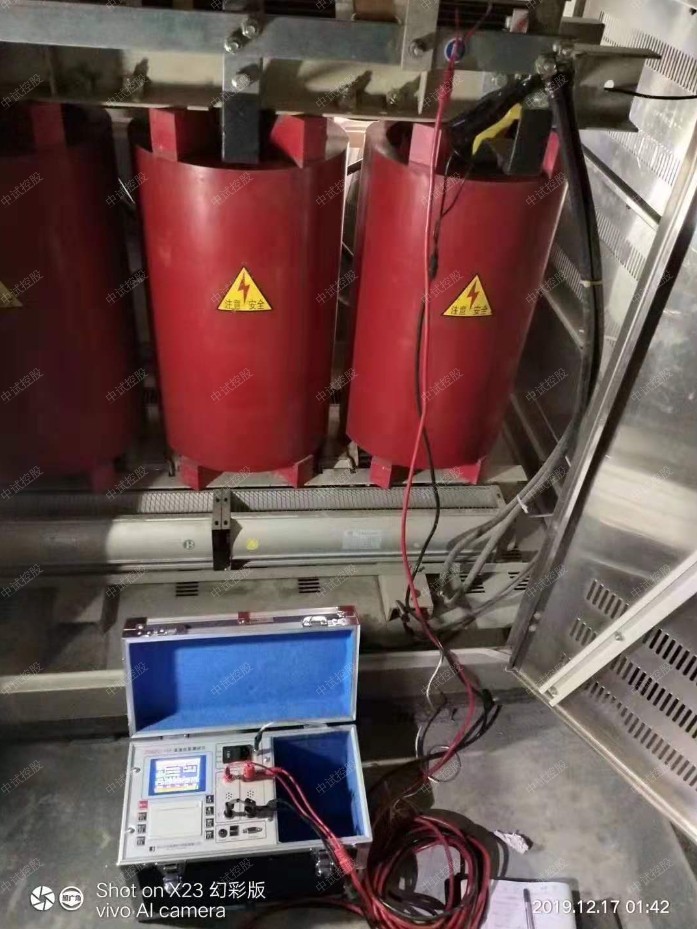

2、两绕组变压器测试时依次将高压测试线（较长的）的四个测试钳（黄绿红黑）分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管，可以将黑色测试钳悬空；测试线另一端与仪器的接线端子对应连接。将低压测试线（较短的）的三个测试钳（黄绿红）分别接到低压侧的a、b、c、套管上，测试线另一端与仪器的接线端子对应连接。

注：整个测试过程不用倒线。

3、三绕组变压器可以将高低压绕组测试完后，将高压测试线（较长的）的四个测试钳倒接到中压侧测试即可。

4、单相变压器使用将高压测试线（较长的）中黄色和绿色的测试钳接到单相变压器的高压侧，低压测试线（较短的）中黄色和绿色的测试钳接到单相变压器的低压侧，测试线另一端与仪器的接线端子对应连接。

5、仪器配套的专用测试线已经将电流、电压线设计到同一钳口上，接线简单方便。

注意事项

1、必须要等放电结束，报警声停止后，再进行拆线，否则危险。

2、在测量无载调压变压器时，倒分接前一定要复位放电，报警声停止后，方可切换分接点。

3、选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择更大的电流进行测试。

4、测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。
