交流耐压试验是鉴定电气设备绝缘强度的严格、有效、直接的试验方法,它对判断电气设备能否进入运行具有决定性意义,也是保证设备绝缘水平,避免发生绝缘事故的重要检测手段。随着电力系统的不断发展,越来越多的高电压、大容量的电气设备和交联聚乙烯电缆得到广泛的应用。作为电气设备现场安装后的竣工验收工作,交流耐压试验是必不可少的。由于传统的工频试验变压器笨重、进行大容量的电气设备交流耐压试验时,需要大容量的试验电源,有时在现场无法进行试验。因此,需采用新的交流耐压试验装置来进行试验。应用谐振电路的基本原理,电力科技人员开发出了串联谐振装置根据不同的调节方式,串联谐振装置分为调感式、调容式、变频式三种类型。通过对三种类型串联谐振装置的比较,发现变频式串联谐振装置更适合于生产实际。大量的实践证明变频串联谐振装置适用范围广使用变频串联谐振装置来进行交流耐压试验是可行的、有效的提高了试验质量和工作效率。因此,变频串联谐振装置在电力系统交流耐压试验中将会得到全面的应用。

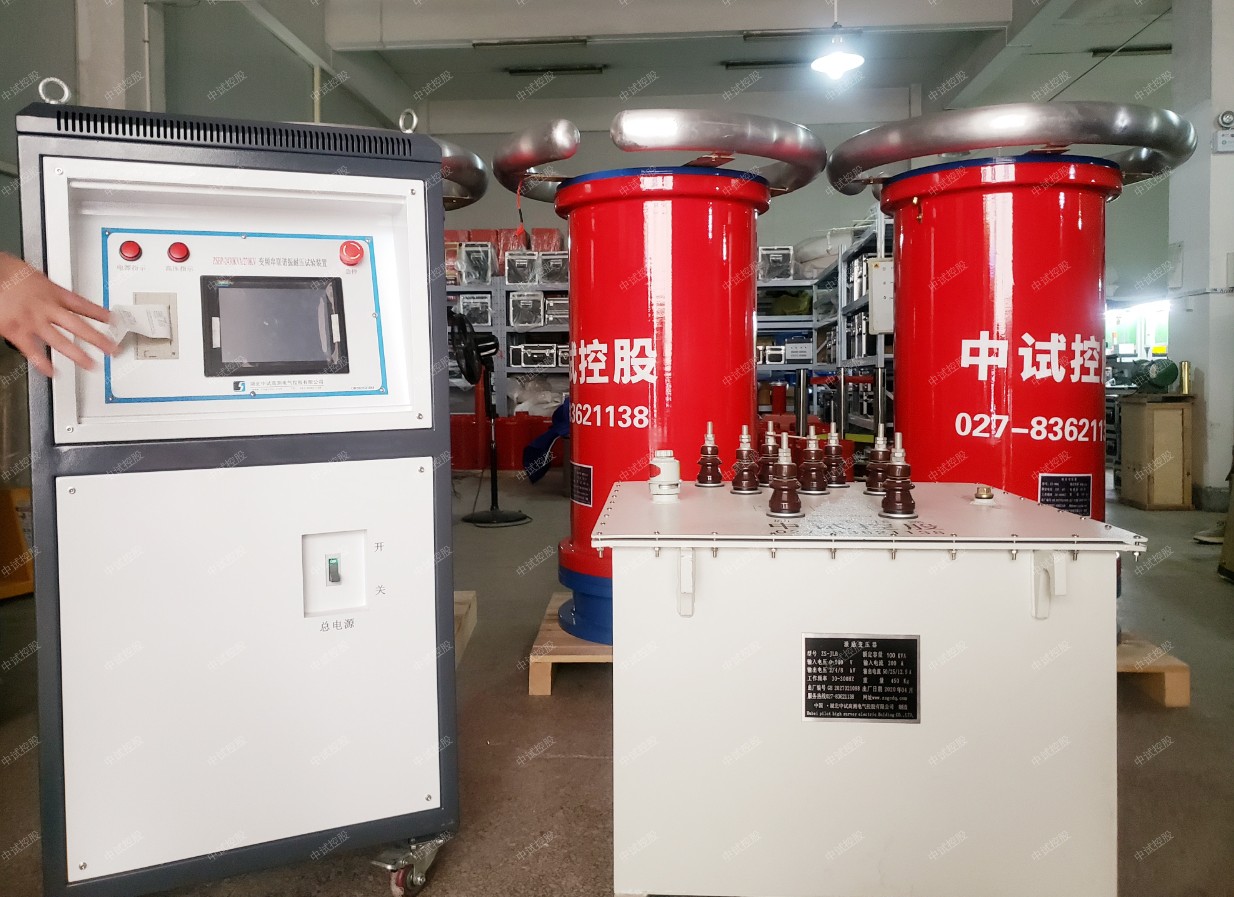

变频串联谐振耐压试验装置由调压电源、励磁变压器、电抗器、电容分压器组成。
