如何使用继电保护测试仪做线路保护试验？

时间：2020-09-07

如何使用继电保护测试仪做线路保护试验？

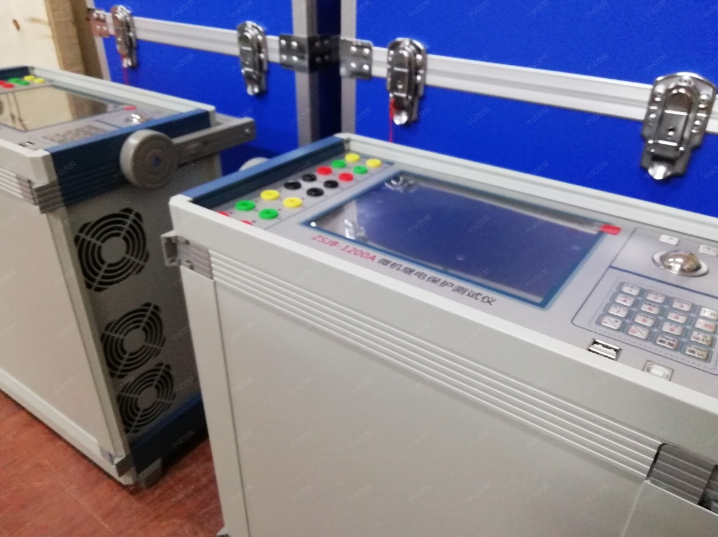

　　一、阻抗定值校验

　　继电保护测试仪测试项目——阻抗定值校验是用来校验距离保护各段在各种短路状态下的动作整定值。将保护装置定值单中的各个试验参数，如各段阻抗整定值、试验电流、整定时间、试验时间等填入相应栏中。整定时间在试验过程中不起作用，一般试验时间应设置得稍大于保护的整定时间。前四段为正方向故障，还增加了两段反向故障，以满足不同的故障情况。一次可以同时选择多种故障类型。参数设置完成后点击“确认”按钮，各种故障下各段的测试参数将依次添加在主界面的试验参数列表中。

　　二、零序电流定值校验

　　做完阻抗定值校验后，请退出距离保护压板并投入零序保护压板，否则容易造成两种保护抢动的现象。选择“零序电流定值校验”测试项目后，按“添加”，启动值”栏用于测试保护的启动电流，保护是否启动往往可以从保护的启动指示灯上观察到。请参照上文“阻抗定值校验”来进行试验。

　　三、负序电流定值校验

　　负序电流定值校验该测试项目专门用于检验负序电流保护的定值，“故障电压”和“故障电压角”是指该故障情况下的电压角度。若选单相接地故障，则指故障的相电压，选相间短路故障，则指故障的线电压。一般“试验时间”应设置得稍大于整定时间。每次只设置一种故障，若需要同时测试多种故障情况，请重复上述操作多次添加。

　　四、Z / T动作阶梯

　　该测试项目测试各种故障类型下多段距离保护的阻抗与时间的关系，也即阻抗-时间动作特性。“阻抗变化始值”至“阻抗变化终值”应覆盖需要测试的各段阻抗，试验时间应大于动作时间长的那一段的整定动作时间。阻抗变化步长的大小直接影响测试的精度。

　　五、自动重合闸及后加速

　　本测试项目专门用于检查线路保护的自动重合闸与后加速的动作情况。重合前与重合后的故障类型、短路电流和短路阻抗均可以不同，可以真实模拟电力系统中实际的多重故障情况。

　　六、非全相零序保护定值校验

　　该测试项目用于测试非全相运行状态下，非全相零序保护的动作定值。在分相跳闸情况下，出现次单相故障时，保护跳开单相开关且尚未重合，线路允许断时间内两相运行。在此非全相运行状态下又出现发生第二次故障，此时由“非全相零序保护”(又称“不灵敏零序保护”)动作跳开三相开关。这里次故障和第二次故障都是单相接地故障，并且前后两次的故障相别不同。

　　七、工频变化量阻抗元件定值校验

　　该测试项目用于测试工频变化量阻抗继电器的动作行为，可对某些线路保护的工频变化量距离保护的定值进行校验。设置M值测出保护的动作时间，选择“正向”或“反向”，可测试保护的方向性。

　　八、大灵敏角测试

　　该测试专门用于测试距离保护的“灵敏阻抗角”。按传统方法进行，阻抗角变化始值、终值设置应分别设置在保护的两动作边界外，且包含大灵敏角。因为测试点很多，若不知道保护实际动作的边界整定值，为节约时间，在次测试时将变化步长设置得大一些，可以测试出大概的边界。然后将阻抗角变化始值、终值设置在已知的两边界附近，并且给定一个合适的变化步长就可以测出精度符合要求的大灵敏角。
