高压开关动特性测试仪怎么接线？高压开关动特性测试仪也称为：断路器特性测试仪
中试控股做变电站试验怎样选择合适的高压开关动特性测试仪

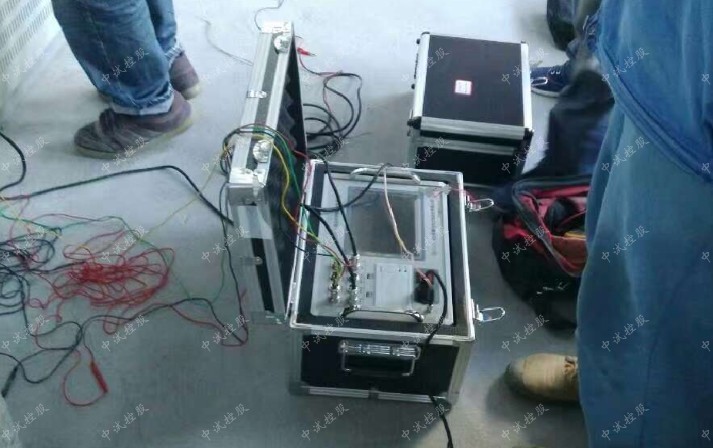

断口接线方法：

该仪器共设二个断口测试输入接口，每个断口共四线，分别为A(黄线)、B(绿线)、C(红线)接三相动触头端，GND(黑线)接相对公共端静触头，总共可对六断口的断路器(开关)的测试取样。


以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）。

产品别称：断路器特性测试仪,高压开关测试仪,高压开关动特性测试仪,开关机械特性测试仪,高压开关综合测试仪,断路器动特性测试仪

分合闸控制接线方法：

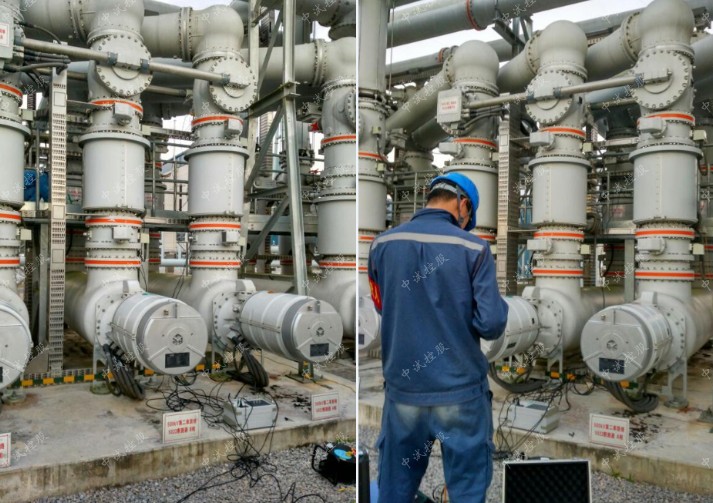

现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“分合闸控制”端口（航空插头）, 仪器 分+、合+、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器。
