变频串联谐振试验成套装置/四级承试设备



三级资质设备

一、高压发生设备

1   直流高压发生器             ZSZGF-120kV/2mA

    直流高压发生器              ZSZGF-200kV/3mA

2   工频耐压试验装置            ZSYDJ-10kVA/100kV

    工频耐压试验装置            ZSYDJ-5kVA/50kV

3   变频串联谐振试验成套装置    ZSBP-500kVA/200kV

4   感应耐压试验装置            ZSSBF-15kVA

二、电气测量仪器

1   高压介质损耗测试装置        ZSJS-6000D

2   回路电阻测试仪             ZSHL-100A

3   互感器伏安特性测试仪        ZSFA-103

4   接地电阻测试仪              ZSDW-5A

5   电容电感测试仪             ZSRG-3000

6   接地导通测试仪             ZSDT-10A

7   变压器直流电阻测试仪        ZSBZC-3S

8   变压器变比测试仪            ZSBC-VI

9   变压器绕组变形测试仪        ZSBX-III

10 有载分接开关测试仪         ZSKC-4000

11 断路器特性测试仪            ZSKC-7000

12 氧化锌避雷器阻性电流测试仪 ZSBD-2000

13 三相继电保护测试仪         ZSJB-740

14 雷击计数器校验仪            ZSFZ-9000

15 绝缘电阻测试仪             ZSDMH-5000V

三、油、气试验仪器

1   SF6检漏仪                   ZSXP-1A

2   SF6气体微水测试仪           ZSLD-2000

三、常用仪器仪表

1   兆欧表                     ZS2500V

2   兆欧表                     ZS500V

3   数字式双钳相位伏安表        ZSMG-2000E

四级资质设备

一、高压发生设备

1   直流高压发生器            ZSZGF-120kV/2mA

2   工频耐压试验装置           ZSYDJ-30kVA/50kV

    工频耐压试验装置           ZSYDJ-6kVA-10kVA/50kV

3   变频串联谐振试验成套装置   ZSBP-75KVA/75KV

4   感应耐压试验装置           ZSSBF-5kVA

二、电气测量仪器

1   高压介质损耗测试装置       ZSJS-6000E

2   三相继电保护测试仪        ZSJB-740

3   回路电阻测试仪            ZSHL-100A

4   互感器伏安特性测试仪       ZSFA-103

5   接地电阻测试仪         ZS2571

6   变压器直流电阻测试仪    ZSBZC-3S

7   变压器变比测试仪        ZSBC-VI

8   断路器动特性测试仪      ZSKC-7000

9   绝缘电阻测试仪         ZSDMH-5000V

三、常用仪器仪表

1   兆欧表                  ZS2500V

2   兆欧表                 ZS500V

3   数字式双钳相位伏安表    ZSMG-2000E

五级资质设备

一、高压发生设备

1   直流高压发生器             ZGF-60KV/2mA

2   工频耐压试验装置            ZSYDJ-5kVA/50kV

3   变频串联谐振试验成套装置    ZSBP-75KVA/75KV

二、电气测量仪器

1   回路电阻测试仪             ZSHL-100A

2   三相继电保护测试仪         ZSJB-730

3   互感器伏安特性测试仪        ZSFA-103

4   接地电阻测试仪             ZS2571

5   变压器直流电阻测试仪        ZSBZC-10A

6   变压器变比测试仪            ZSBC-VI

7   断路器动特性测试仪         ZSGK-9B

三、常用仪器仪表

1   兆欧表                     ZS2500V

2   兆欧表                     ZS500V

3   数字式双钳相位伏安表        ZSMG-2000E

　　产品概述：

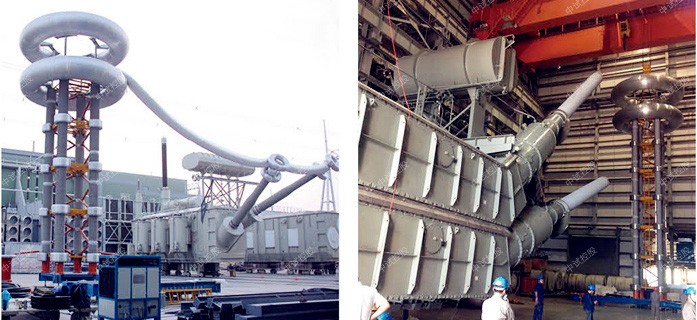

　　变频串联谐振试验成套装置/三级承试设备是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

　　产品功能：

　　大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能

　　能灵活整定实验电压、调频范围、加压时间

　　试验结果能计算出被试品电容

　　具有计算机通讯接口，便于通讯和试验数据管理

　　体积小、重量轻、操作方便

　　分辨率高、频率分辨率为0.001HZ

　　安全可靠高、系统具有过电流、中试控股过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件

　　产品特性：

　　◆ 体积小、重量轻，适合于现场使用

　　变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。中试控股由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

　　◆ 安装可靠性高

　　变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压(保护值可根据需要人为整定)以及放电保护功能，可保护设备及人身的安全;当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

　　◆ 试验的等效性好

　　变频串联谐振试验成套装置/三级承试设备采用接近工频(30HZ-300HZ)的交流电压作为试验电源，中试控股无论是在等效性和*性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。中试控股

　　功能要求：

　　1.能够对(型号：YJV22-8.7/15-3*300;长度：5000米)的电缆进行试验电压为22KV的串联谐振耐压试验;

　　2.要求电抗器单节额定电压不小于22KV,电抗器单节容量不小于55KVA;

　　3.要求激励变压器的变比可调，高压侧单个绕组的的额定电流不小于10A;

　　3.能自动在20-300Hz的频率范围内寻找谐振点, 可手动设置扫频范围;

　　4.能够按照预先设置好的程序自动完成试验，中试控股自动试验时,能够自动跟踪系统的谐振状态;

　　5.耐压时能自动跟踪电压,电压正常波动时能自动调整电压到目标电压;

　　6.仪器具有全压输出保护功能;

　　7.能够自动保存试验数据,具有数据查询功能;,

　　8.液晶显示屏可显示电源电压、电流，高压输出的频率、电压、电流，谐振试验时的Q值;

　　9.仪器具有断电、过流、过压及闪络保护功能，且过压过流值可人工设置;

　　10.设备具有较高的抗震性能，保证设备长距离运输时不会被损坏;

　　技术参数：

　　变频串联谐振成套装置采用16位精细调频、调压软件、10KHz载波频率、中试控股SPWM技术和进口原装IPM整体模块等配件，由变频调压电源、激励变压器、高压电抗器、高精度电容分压器和补偿电容器组成

　　◆ 工作温度范围：-10~45℃

　　◆ 工作湿度范围：≤90%

　　◆ 海拔：≤1000m

　　◆ 供电电源电压：380V±10%、三相或220V±10%、单相(10KW及以下)50/60Hz

　　◆ 供电电源容量：0-300KW

　　◆ 额定输出电压：0-1000KV

　　◆ 额定输出容量：0-35MVA

　　◆ 工作频率范围：30-300Hz(亦可根据用户要求放宽频率范围)

　　◆ 频率调节分辨率：0.02Hz; 不稳定度≤0.05%

　　◆ 噪音：≤60dB

　　◆ 系统测量精度：1级

　　◆ 输出波形：正弦波，波形畸变率≤1%

　　◆ 电抗器Q值：30-120

　　◆ 系统具有IGBT、过电压、过电流、试品闪络等全自动保
