互感器综合测试仪如何进行变比测量

时间：2020-09-04

互感器综合测试仪的应用广泛，但是很多人并不知道该如何正确使用它，下面我们来说说互感器综合测试仪进行变比测量的方法：

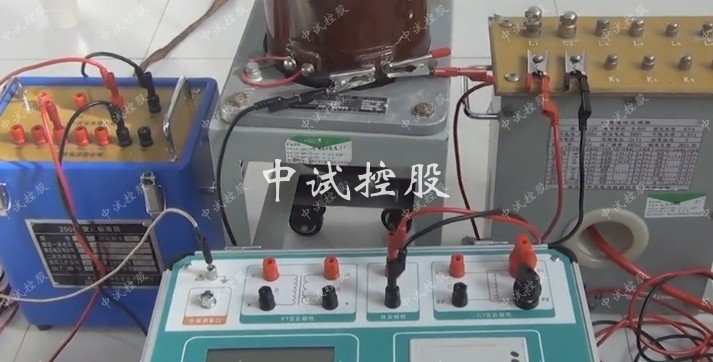

1、接线方法：红线接电流互感器的二次（K1）极性端。黑线接电流互感器的二次（K2）端；黄色线接电流互感器的一次（L1）极性端，绿线接电流互感器的一次（L2）端注意：如果互感器一次是穿心形式，则黄线从极性端（P1或L1）穿进，再与绿线短接即可
2、接好线后，插上电源，打开电源开关。按面板测量按键，等待大约10秒后，面板上数码管即显示出测量的结果（显示变比值，如100/5直接显示20，100/1直接显示100），同时面板的极性指示灯显示互感器此时的接线方式及极性。
3、如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。
4、观察极性指示灯，如果加极性灯亮，说明红色线或黑色线所接的是加极性，则表示示接线极性错误；如减极性指示灯亮，说明红色线或黑色线所接的是减极性，则表示接线极性正确。
互感器综合测试仪配套升流器使用的注意事项：
1、使用100A以下输出电流时，其输出端钮在面板上，使用时部允许通过超过面板指示的电流。
2、若使用某一端纽（或穿心绕组），发现输入电压已达到250V时，且穿心匝数已达到在该输出电流情况下允许穿心的较大匝数，其输出电流还没有达到应有的电流，说明输出负载太大，需并联另一个升流器，以增加升流器的容量。

3、并联使用升流器时，需要检查极性，接线时，要按正确极性连接。
