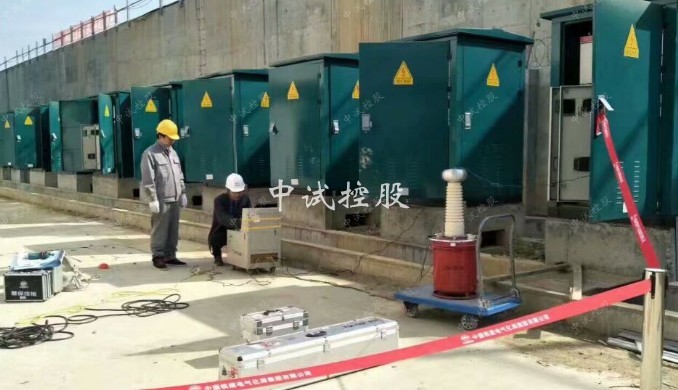

SF6气体试验变压器 -操作试验方法

1.SF6气体试验变压器接线，检查压力表指示内部气体压力是否正常（≥0.3MPA）

2. 做交流耐压时短路杆插入孔J中，做直流泄漏试验，取出短路杆。

3. 限流电阻配置：工频耐压每伏0.3～1欧：直流每伏5～10欧，一般试验可不用。

4. 拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。

5. 准备工作和安全措施就绪，空试一次设备。

6. 接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。

7. 合上电源，控制箱（柜）电源批示绿灯亮。

8. 按下起动按钮，起动指示灯亮。

9. 对控制箱，顺时针均匀加电，注视电压表达到额定电压值。

10. 持续规定耐压时间并注视电流表指示。

11. 耐压时间到，注视KV表，迅速均匀降零。

12. 做图2实验后用放电棒经电阻放电，然后直接接地放电。

13. 高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。

SF6气体试验变压器 -结构

1. 产品设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－98>>标准要求。

2. 产品采用冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。

3. 产品与其他产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。

4.SF6气体试验变压器产品与其他产品的不同在于套管内结构。
