充气式试验变压器是高压试验中必不可少的仪器
时间：2020-09-03
充气式试验变压器是按试验变压器国家标准DL/T848.2-2004要求，经改进后生产的一种轻便型试验变压器产品，本产品具有体积小、重量轻、结构紧凑、携带方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器。
一、充气式试验变压器操作试验方法：

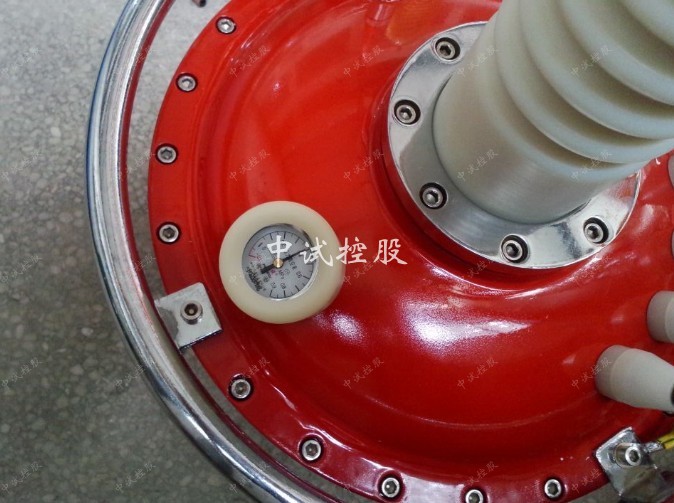

检查压力表指示内部气体压力是否正常（≥0.3MPA），做交流耐压时短路杆插入孔J中，做直流泄漏试验，取出短路杆。
限流电阻配置：工频耐压每伏0.3～1Ω：直流每伏5～10Ω，一般试 验可不用。
拆除被试品线引线，套管及器身脏污清除，充气式试验变压器必要时采用屏蔽措施。准备工作和安全措施就绪，空试一次设备。
接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。
合上电源，控制台（箱）电源指示灯、零位指示灯亮，。
按下起动按钮，起动指示灯亮。
顺时针均匀缓慢旋转调压器手轮，注视电压表读数，当升到额定电压值时应停止旋转调压器手轮。
密切注视电流表指示以及耐压时间。
耐压时间到时，应及时反向迅速均匀旋转调压器手轮，直到调压器回至零位。
充气式试验变压器实验后用放电棒经电阻放电，然后直接接地放电。
高压部分可能被充电部位一一放电后，改变或拆除高压引线
试验完毕。
二、充气式试验变压器注意事项
试验设备的布置，对人身周围要有足够的安全距离。尽量避免在人员过道上布置设备及高压引线。
试验现场安装围栏、悬挂“止步、高压危险”标示牌。
试验中高压引线要有支撑或牵引绝缘物。要有安全监护员，防止有人靠近和从底下穿过。
直流高压试验中微安表在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。
工频耐压试验装置，充气式试验变压器注意验算设备容量是否足够，并应避免产生谐振。
工作地线（高压尾、稳压电容末端接地线）与保护地线（操作部分外壳）应分开连接，并有良好的接地性能。
试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因，并排除。
试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。
高压测试工作要严格执行能源部颁发的安全工作规程有关规定。
