充气式高压试验变压器——试验变压器的选择

时间：2020-09-03

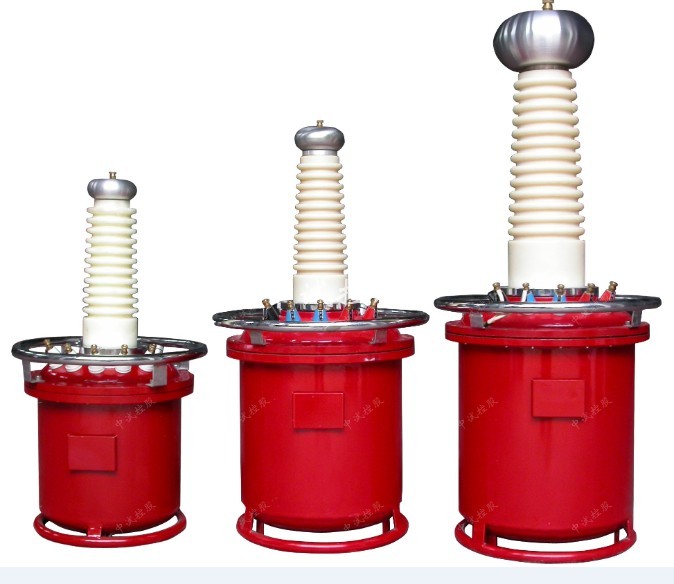

充气式高压试验变压器结构
1、 YDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了国际高标准要求。
YDQ系列产品采用冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
2、 YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
3、 YDQ（C）产品与YDQ产品的不同在于套管内结构及高压线圈的结构。
4、 YDQW产品是在普通变压器的基础上，提高工艺与技术，采用不同的绝缘结构，以及SF6气体本身的灭弧能，使得在高压下，该变压器基本无局部放电，这样以该变压器为高压电源做电气设备的局放试验时，配合高精度的局放仪，可以没有干挠的准确测量被试品的局放量。
概述：
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20%－60%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.
充气式高压试验变压器,充气高压试验变压器的结构：
1、YDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<>标准要求。 YDQ系列产品采用冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
2、YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
充气式高压试验变压器,充气高压试验变压器的技术参数
>电压等级：10——600KV
>容量范围：1——600KVA
>空载电流：＜7%
>阻抗电压：＜8%
>额定电压局放量：＜5PC
充气式高压试验变压器,充气高压试验变压器的主要特点
>该产品体积小，重量轻（比同等级油浸试验变压器轻40%-65%）.
>洁净，无油污，勿需维护。
>不受恶劣气候环境影响，现场搬运勿须静止即可做试验。
>绝缘强度明显高于油浸试验变压器，电晕极小。
参数
1、电压等级:10kV~600kV
2、容量范围:1~500KVA
3、空载电流:<7%
4、阻抗电压:<8%
5、产品类型:交流、交直流、交流串级、交直流串级
试验变压器的选择:
其高压侧额定电压应不小于被试品的zui高试验电压,额定电流不小于被试品的zui大电容电流.
被试品的电容电流和试验变压器所需容量计算公式为:
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被试品电容电流,A ; f — 电源频率, Hz;
Cx — 被试品电容量,μF ; U — 试验电压有效值,V;

Se — 试验变压器所需额定容量, KVA
