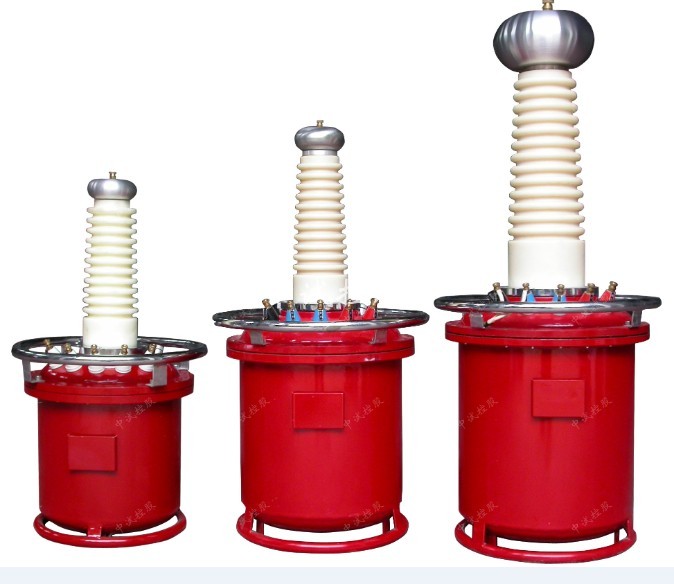

轻型充气式高压试验变压器结构
YDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<>标准要求。
YDQ轻型充气式高压试验变压器系列产品采用冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
YDQ（C）产品与YDQ产品的不同在于套管内结构及高压线圈的结构。
YDQW产品是在普通变压器的基础上，提高工艺与技术，采用不同的绝缘结构，以及SF6气体本身的灭弧能，使得在高压下，该变压器基本无局部放电，这样以该变压器为高压电源做电气设备的局放试验时，配合高精

轻型充气式高压试验变压器技术参数
>电压等级：10—300KV
>容量范围：1—300KVA
>空载电流：<7%
>阻抗电压：<8%
>额定电压局放量：<5PC

轻型充气式高压试验变压器型号含义
额定输出电压KV
额定容量KVA
JZ交直流、C串级
充气式Q
单相D
试验变压器Y

轻型充气式高压试验变压器特性

1、洁净，无油污，勿需维护；
2、不受恶劣气候环境影响，现场搬运勿须静止即可做试验；
3、绝缘强度明显高于油浸试验变压器，电晕极小。
