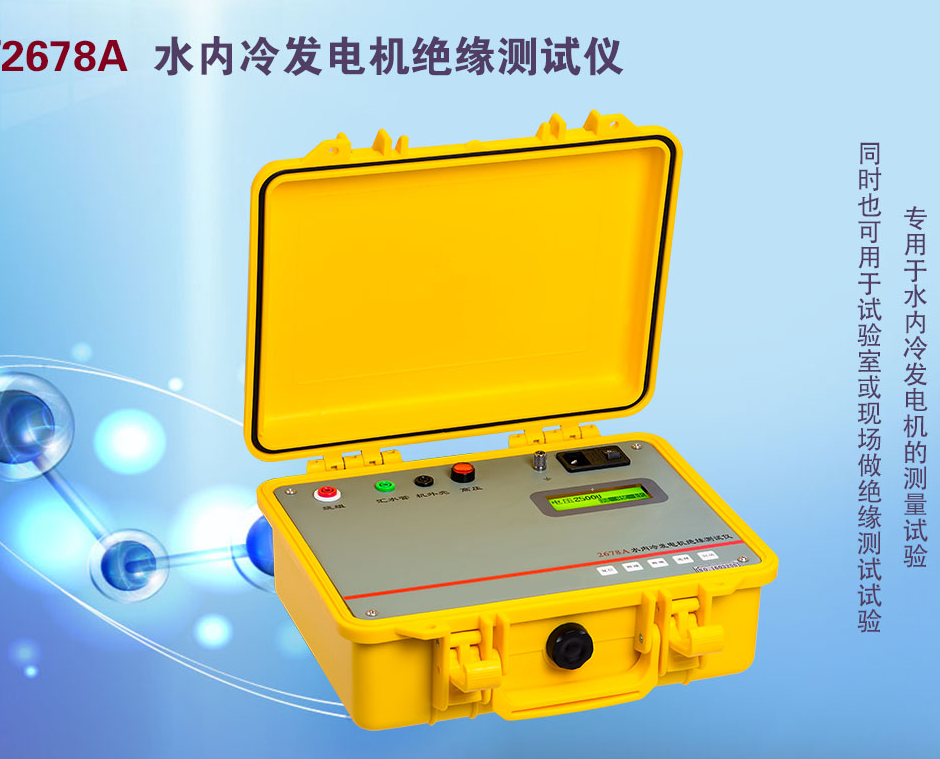

测量定子绕组的绝缘电阻是检查发电机绝缘状态最简单那也最基本的方法。在现场普遍使用兆欧表，对水内冷发电机还需采用专门的兆欧表（一般由厂家提供），如 水内冷发电机绝缘电阻测试仪等。

一、测量方法

（1） 选择兆欧表。按照DL/T596-1996《电力设备预防性试验规程》，以下简称《预规》规定：额定电压1000V以上者，用2500V兆欧表，量程一般不低于10000MΩ，对水内冷发电机用专用兆欧表。

（2） 检查兆欧表。先将兆欧表的接线端子间开路，转动表到额定转速（约120r/min），指针应为“∞”，然后将线路和地端子短路，转动表，指针应为“0”；如指示不对，应更换或修理。

（3） 对被试发电机断电或放电。对被试发电机应确认已断电，然后进行充分放电，由于发电机容量较大，至少应放电5分钟，放电时应用绝缘工具，不得用手碰触放电导线。

（4） 接线。将对地端子“E”接到发电机的接地端，如机壳铁芯等（如图所示），将线路端子“L”接到发电机出线端，发电机定子各相绕组应首尾短接，非被试相应短路接地。对水内冷发电机，将汇水管和屏蔽端子“G”相连接

（5） 测绝缘电阻、吸收比及极化指数。驱动兆欧表到额定转速，或接通兆欧表电源，待指针稳定后（或60s后），读取绝缘电阻值。

测吸收比和极化指数时，在兆欧表停转状态时，将表的“E”端接到发电机接地端，“L”端接到出线端，分别读出15s及60s（或1min及10min）时的绝缘电阻。

（6） 读完绝缘电阻后，先断开接到发电机出线端的连接线，然后再停止摇转，以免在测量时充入发电机电容的电荷经兆欧表放电而损坏兆欧表。

（7） 对发电机充分放电，应大于5min，分相测量时每一绕组都应为5min以上。

（8） 记录。测量时应记录发电机型号，编号，铭牌规范，运行位置，发电机和现场温度，现场湿度，气象情况，试验日期及使用仪表型号等。

（9） 在测量时的温度不同情况下对绝缘电阻应进行温度换算。换算公式如下

R_C=K_TR_T

K_T=0.5(40-T)/10

式中 R_C——修正到40℃的绝缘电阻，MΩ；

K_T——温度修正系数；

R_T——测量的绝缘电阻。

（10）在进行对比时，应使用同一温度和同一电压、型号的兆欧表。
