实例分析：如何在通水情况下做水内冷电机泄露电流和直流耐压测试？
时间：2020-08-26
某厂水氢氢冷发电机电压20kV由于结构问题，其底部积水很难吹干，因此采用在通水情况下做试验。
试验前准备。
1） 拆除发电机和封闭母线的连线。
2） 扯呼发电机中性点的连线。
3） 发电机定子绕组通冷却常温水，其导电率≤1.5uΩ/cm。
4） 将发电机转子接地。
5） 进行发电机膛内排氢，膛内含氢量应在3%以下。
6） 将发电机测温元件全部短接并接地。
7） 将发电机的电流互感器二次侧全部短接并接地。
8） 将汇水管的接地连片断开。
（2） 试验方案。
1） 按《预规》要求，直流耐压值为2UN,即40kV。
2） 测定定子绕组绝缘合格。
3） 按照试验接线图接线，并仔细检查无误。
4） 试验电压按每级0.5UN分阶段升高，每阶段停留1min。有异常现象时应立即停止试验。
5） 在耐压过程中，泄露电流超过3mA时，应立即停止试验，查明原因后再做决定。
（3） 测试数据见表1-7及表1-8.
表1-7 绝缘电阻测试
|
相别 |
耐压前（MΩ） |
耐压后（MΩ） |
|
A相 |
1000 |
∞ |
|
B相 |
1000 |
∞ |
|
C相 |
1000 |
∞ |

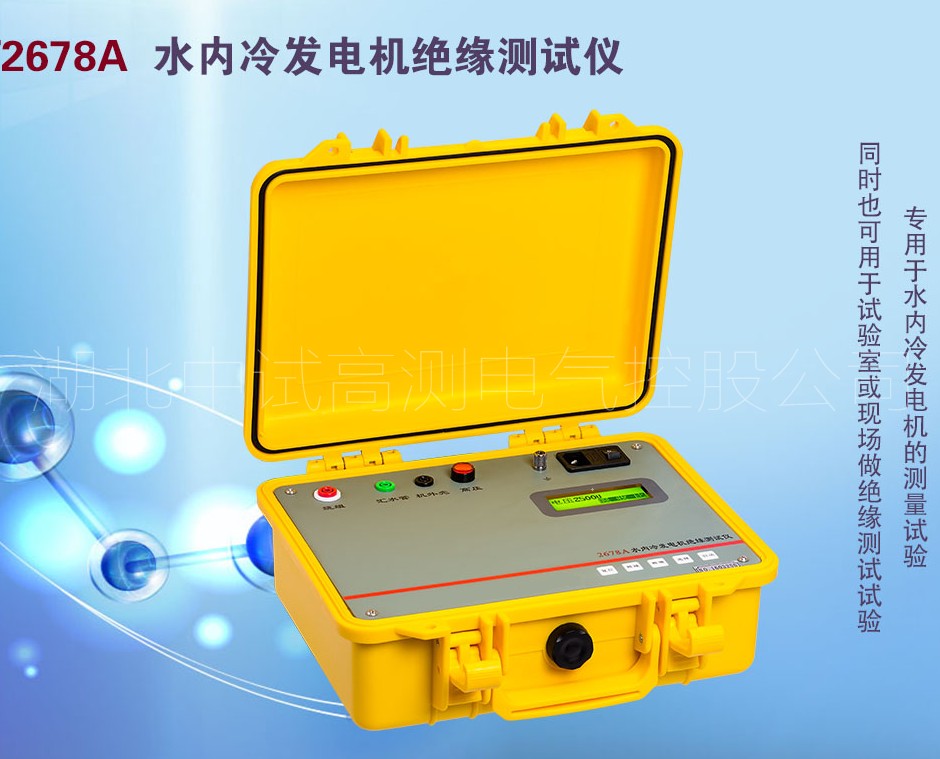

注 使用仪器为水内冷发电机绝缘电阻测试仪。
表1-8 直流耐压及泄露电流
|
相别 |
电流 （uA） |
试验电压（kV） |
|||
|
10 |
20 |
30 |
40 |
||
|
A |
总电流 |
7310 |
14590 |
21840 |
29120 |
|
绕组泄露电流 |
3.2 |
5.7 |
9.5 |
18.4 |
|
|
B |
总电流 |
7110 |
14150 |
21160 |
28160 |
|
绕组泄露电流 |
2.1 |
3.9 |
7.3 |
14.1 |
|
|
C |
总电流 |
7150 |
14270 |
21290 |
28310 |
|
绕组泄露电流 |
2.2 |
4.7 |
9.4 |
19.8 |
|
注 使用仪器为高压直流发生器 ZGF-60kV/200mA。
根据《预规》要求，在规定的试验电压下，各相泄露电流的差别不应大于最小值的100%，最大泄露电流＜20uA者，相间差值与历次试验结果比较，不应有显著变化。由上述数据可见该电机合格。
