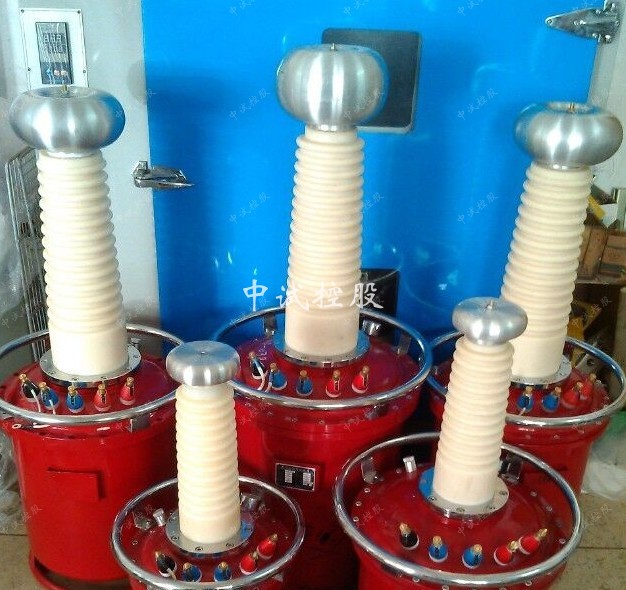

干式试验变压器交流试验接线及使用方法

1. 将控制箱的输入端接上电源220V,输出端接入变压器的输入端,控制箱的接地端和变压器的高压尾端及接地端共同接地.

2. 变压器的高压端接上被试品,高压连线应悬空,被试品为一端应接地.

3. 接通电源前控制箱调压器须先调到零位,(如果调压器不在零位不能启动)电源接通后,绿色指示灯亮,接下启动按钮,经色指示灯亮,表示变压器已通电等待升压.

4. 顺时针匀速旋转调压器手柄升压,并密切注意仪表及被试品情况.

5. 试验完毕后,应在5秒钟内匀速将高压降压20KV以下,然后,按下断开按钮,并切断电源的,除非试验允许,决不允许全电突然断电.

6. 试验中如果试品短路升故障击穿,控制箱的电流继电器的工作,断电后应立即将调压器回到零位.

交流试验接线图:

干式试验变压器直流试验接线及使用方法:

1. 将控制箱的输入端接上电源220V,输出端接入变压器的输入端,控制箱的接地端和变压器的高压尾端及接地端及共同接地.

2. 将高压硅堆接上变压器的高压输出端上,高压数字微安表接到高压硅堆上桩头上,高压滤波电容高压头也接到高压硅堆上桩头上.(如果做电缆泄漏试验,高压滤波电容可以不接),高压数字微安表输出线接到被试品上,(数字微安表输出应悬空),被试品的另一端和滤波电容的接地端及放电棒接地端都接地.

3. 接通电源前控制箱调压器须先调节到零位,(如果调压器不在零位不能启动)电源接通后,绿色指示灯亮,按下启动按钮,红色指示灯亮表示变压器已通电等待升压.)

4. 顺时针匀速旋转调节器压器手柄升压,并密切注意仪表和高压数字微安表及被试品情况.

5. 试验完毕后,应在5秒钟内匀速将高压降至20KV以下,然后,按下断开按钮,并切断电源,除非试验允许,决不允许全电突然断电.

6. 切断电源,用放电棒的高压头碰到高压滤波电容的高压头上或高压硅堆的上桩头上进行放电,放电时会发出”吱吱”的响声,放电结束后再用放电棒的接地端碰到高压滤波电容的高压头上放电以确保人身安全.
