承试类一级变频串联谐振试验成套装置4000KVA/800KV/5A30-300HZ

电力资质一二级承试变频串联谐振试验成套装置75KVA/75KV/1A/30-300HZ

三四级承试变频串联谐振试验成套装置500KVA/200KV/2.5A/30-300HZ

五级承试变频串联谐振试验成套装置2000KVA/400KV/5A/30-300HZ

变频串联谐振成套装置  变频串联谐振耐压装置 变频串联谐振耐压成套装置

该仪器主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

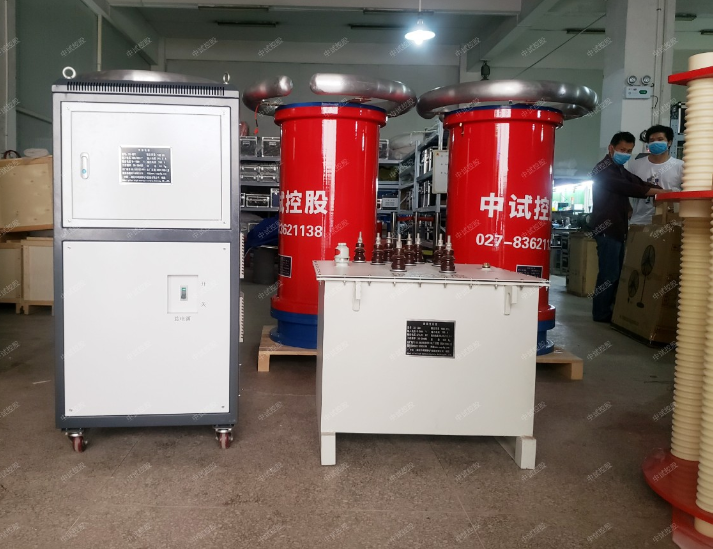

该仪器主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

『我公司调频谐振仪器主要功能及其技术特点』

1、仪器具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、仪器具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式.

3、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

4、仪器自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

5、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化

装置主要技术参数及功能

1. 额定容量：432kVA；

2. 输入电源：三相380V电压，频率为50Hz；

3. 额定电压：54KV

4. 额定电流：8A

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温    升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；
