工频试验变压器概述

工频试验变压器是一种新型耐压测试设备，采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。工频试验变压器整体结构紧凑，通用性强，使用携带方便，工频试验变压器适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。

工频试验变压器的结构

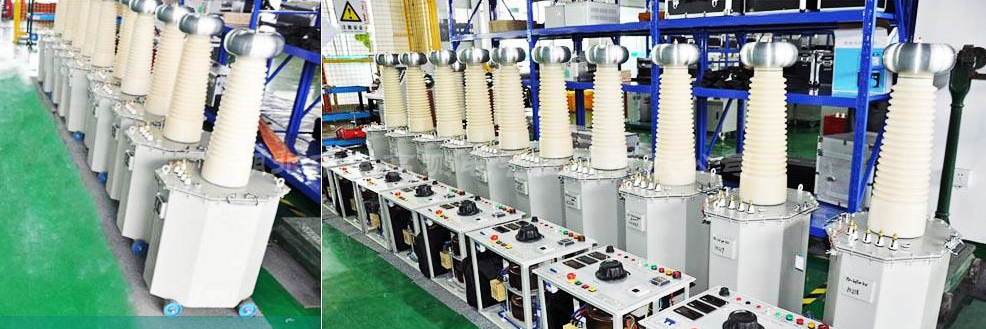

工频试验变压器铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

工频试验变压器的特点

1、成套设备配套性强，电压容量系列齐全，功能完善;

2、阻抗电压低，系统阻抗不大于5%，满足交流污秽试验要求;

3、采用快速电子保护装置，可靠性高。

4、成功研制无局部放电环氧绝缘筒，局部放电量小。

5、阻抗电压低，优于国标规定。

6、采用自动控制技术，自动化程度高，抗干扰能力强。

7、采用快速电子保护装置，可靠性高。

工频试验变压器的操作步骤

1、按接线原理图连接好引线，并将变压器和控制箱可靠接地;

2、试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至"零"位;

3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压;

4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况;

5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。

工频试验变压器的注意事项

1、做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的联系方法。并有专人监护现场安全及观察试品的试验状态;

2、变压器和控制箱应有可靠的接地;

3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电;

4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。① 电压表指针摆动很大;② 发现绝缘烧焦的异味、冒烟现象;③ 被测试品内有不正常的声音。

5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。

6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。

工频试验变压器的用途

工频试验变压器主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

工频试验变压器容量的选择

标称试验变压器容量Pn的确定公式：

Pn=kVn2WCt10-9

式中：Pn-标称试验变压器容量(kVA);

k -安全系数;

Vn-试验变压器的额定输出高压的有效值(kV);

W -角频率，W=2πf,f为试验电源的频率;

Ct-被试品的电容量(PF)。

对于不同的试验电压Vn，选择适当的安全系数k，标称试验电压较低时，k值可取高一些;以下列出不同的试验电压Vn，所选用的安全系数k值，供参考：

Vn=50～100kV k=4;

Vn=150～300kV k=3;

Vn≥300kV k=2;

Vn≥1MV k=1。

被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大，应由设备的类型而定。典型数据如下：

棒形或悬式绝缘子 几十微法;

电压互感器 200～500PF;

分级套管 100～1000PF;

电力变压器<1000kVA ～1000PF;

电力变压器>1000kVA 1000～10000PF;

高压电力电缆和油浸纸绝缘 250～300PF/m;

气体绝缘 ～60PF/m;

封闭变电站，SF6气体绝缘 100～10000PF。
