变频电源技术参数

（一）变频电源技术指标

1．输出电压波形畸变率：

2. 允许连续工作时间：额定条件下一次性工作60分钟。

3．装置自身品质因数：Q>50

4．电缆和发电机试验时满负荷下品质因数：Q>30（与负载相关）

5．主变压器和线路试验满负荷时品质因数：Q>30（与负载相关）

6．输入电源：三相380V，当电源为380V时，可做额定负载试验。

7．频率调节范围：20Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动、闪络保护等保护功能

 （二）设备遵循标准

GB50150-2006《电气装置安装工程电气设备交接试验标准》

DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

JB/T9641-1999  《试验变压器》

GB10229                《电抗器》

GB/T.311-1997    《高压输变电设备的绝缘与配合》

DL/T846-2004           《高电压测试设备通用技术条件》GB4793-1984     《电子测量仪器安全要求》

GB2900                 《电工名词术语》

GB4208  《外壳防护等级》

GB191      《包装贮运标志》

GB/T16927-1997  《高电压试验技术》

（三）设备主要配置及技术参数说明：

1.变频电源(一台)：

1.1技术参数

1.1.1 额定功率：5.5-500k（根据实际购买参数设定）；

1.1.2 输入电压：三相 380V±5% 45～65Hz，当电源为380V时，可做额定负载试验。

1.1.3 输出电压：0～400V可调

1.1.4 输出电压频率：20～300Hz

1.1.5 频率调节:0.1Hz步进可调

1.1.6 频率不稳定度:≤0.02%

1.1.7 输出电流：13～1250A（根据实际购买参数设定）

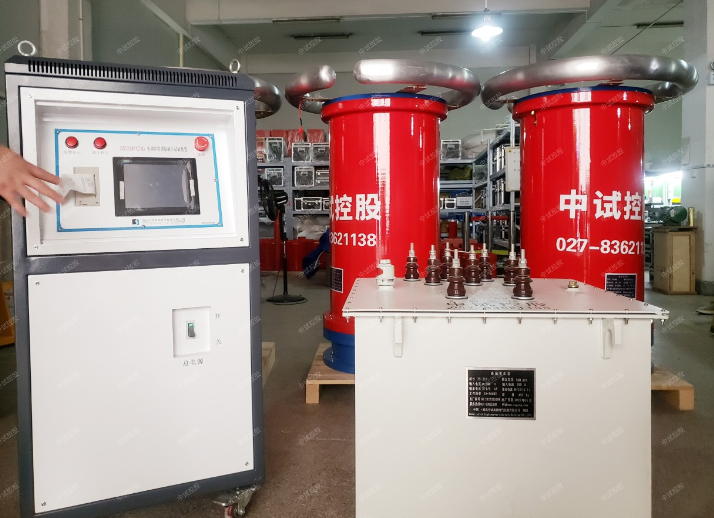

电力承试三级设备变频串联谐振试验成套装置500kVA/200KV/2.5A
