500KVA/200KV变频串联谐振试验成套装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。

详细介绍

　　产品别称

　　500KVA/200KV变频串联谐振试验成套装置串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、调频谐振、调频串联谐振耐压试验装置

　　技术参数：

　　1、额定输出电压：0～700kV(有效值)及以下

　　2、输出频率：20～300Hz

　　3、谐振电压波形：正弦波，波形畸变率≤1%

　　4、满负载工作时间：连续工作时间60min

　　5、系统品质因数：zui大负载下≥20

　　6、频率调节：细度0.1Hz，不稳定度≤0.01%

　　7、工作电源：220V/380V

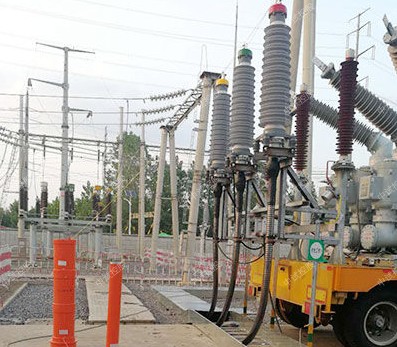

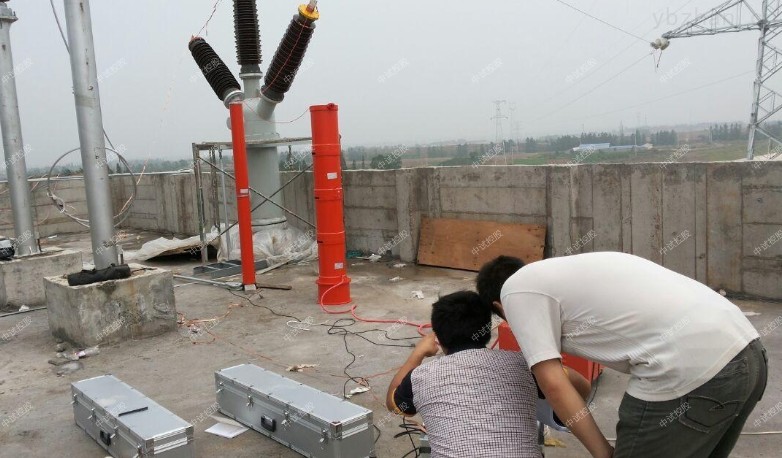

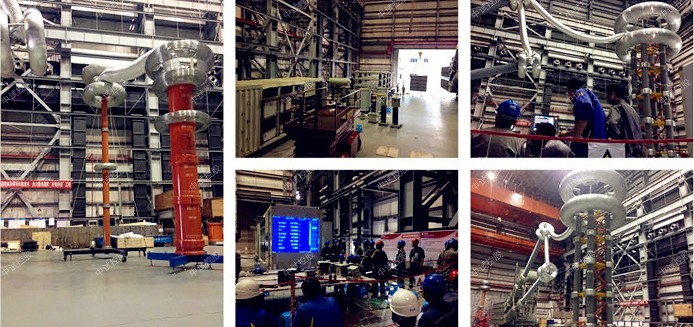

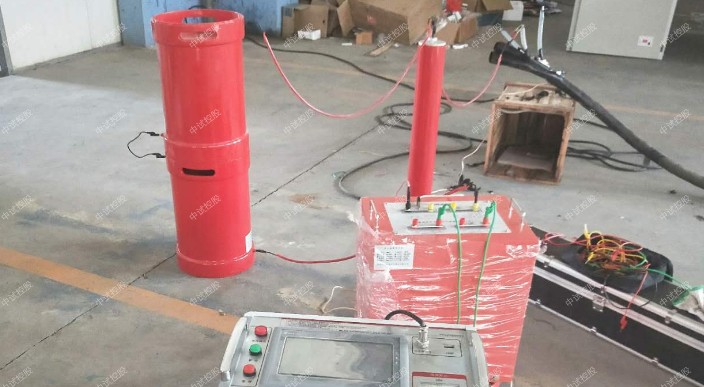

　　500KVA/200KV变频串联谐振试验成套装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

　　主要功能：

　　（1）电抗器铁芯间隙遥测功能：

　　本装置在电抗器上安装了间隙传感器，在控制台上可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。

　　（2）耐压时间到自动降压功能：

　　耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压

　　零位合闸、零起升压功能：

　　具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。

　　过流保护功能：

　　系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。
