一、功能特点及用途

目前，我国电力系统收取电费时除了收取计量装置所计量的费用外，还要根据变压器容量加收有功损耗电量和无功损耗电量的补贴。对于较大用户在投运变压器时还要一次性交纳增容费。因此，对变压器的容量进行测试是维护供用双方经济利益必不可少的重要环节。由于能源短缺，电价攀升，有些用户受利益驱使更换变压器铭牌，以大容量变压器充小容量变压器，逃漏电量补加费用。

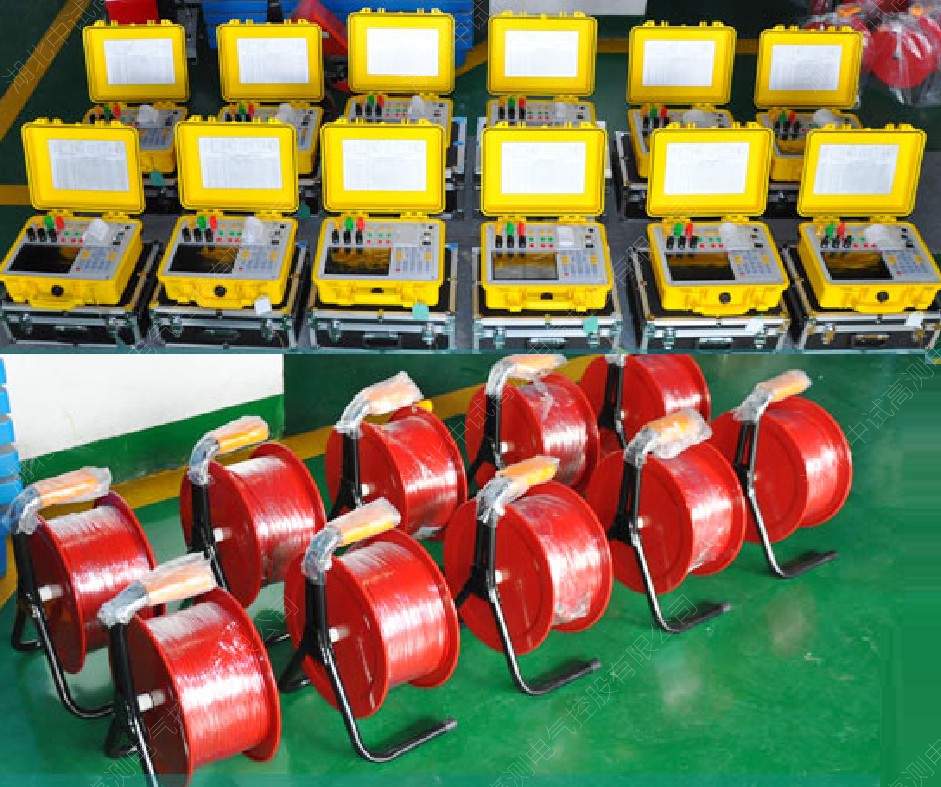

该仪器体积小、重量轻，采用一体化设计，便于携带和野外作业。随着仪器被广泛使用，逐渐成为用电稽查人员真正的好助手。

该变压器容量测试仪是专门用于在低电压、小电流情况下测试标准配电电力变压器容量的仪器。该仪器电路设计精巧，思路独特，性能优越，功能强大，完全满足现场配电电力变压器容量测试的要求。该仪器内部采用先进的A/D同步交流采样及数字信号处理技术，操作简单，接线方便，数据准确可靠，解决了配电变压器容量测试的难题，并可显示、打印用户关心的测量数据。使用该仪器可大大提高工作效率，减轻劳动强度。

该仪器主要用于配电变压器的容量检测，自带的试验电源一次充电可以完成100台2500KVA及以下配电变压器容量的试验。

该仪器的人机接口采用蓝屏(240 * 128)全中文的汉字图形显示器，菜单严格分级，逐步引导您完成试验，您只需要开机，按下任意键，仪器提供的菜单就会引导您完成你所需要的试验。

二、主要技术参数

电压：

测量范围： 0.5V～ 10V

误差范围： 全量程范围内0.2级

电流：

测量范围： 0.1A ～ 5A

误差范围： 全量程范围内0.2级

容量：

测量范围： 10KVA ～ 6300KVA

误差范围： 变压器容量测量10%

频率：

测量范围： 45Hz ～ 65Hz

误差范围： 全量程范围内±0.05Hz
