串联谐振耐压试验成套装置详细介绍

简单介绍
调频串并联谐振成套试验装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。 调频串并联谐振成套试验装置中试控股广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。 我厂中试控股在调频串并联谐振高压实验方面，自行开发的调频、调压软件技术、优越于国内高压试验行业，利用这一技术采用16位精细调频、10KHz载波频率、SPWM和进口原装IPM整体模块设计、制造的调频串并联谐振成套试验装置，完全符合*有关高压实验的规程和要求。

调频串联谐振耐压试验成套装置  的详细介绍

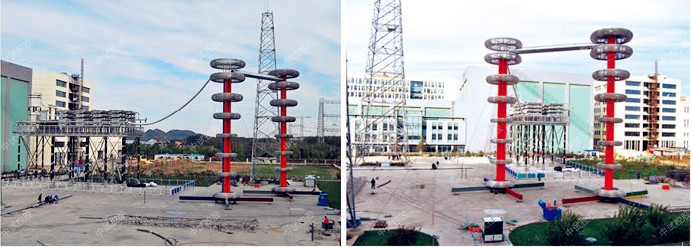

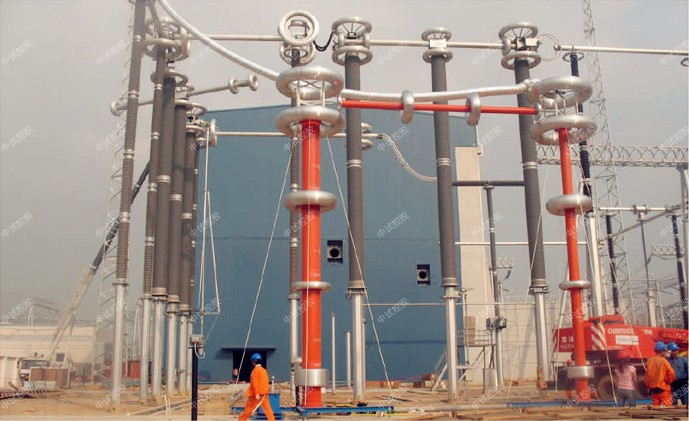

整套装置的组成

   整套装置由调频调压电源、励磁变压器、电抗器、分压器及补偿电容器组成。

工作原理

   通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，中试控股通过改变调频控制器的输出频率，使回路处于串联谐振状态；调节变频控制器的输出电压，使试品上高压达到所需要的电压值。回路的谐振频率取决于被试品电容CX和电抗器的电感L，谐振频率Fo=1/（2π√ LC）。

主要技术参数

▲ 环境温度：-10℃～45℃
▲ 工作湿度：≤90%
▲ 海拔：≤2000M
▲ 电源输入：220V±10% 单相输出 0-220V（≤10kW）
▲ 380V±10%  三相，50Hz 输出0～40V
▲ 额定试验容量：0-8000kVA     不稳定度：≤0.05%http://www.zsgcdq.com/product56/1.aspx
▲ 谐振电压：0-1000kV      输出波形：正弦波
▲频率调节范围：0.1-300Hz    波形畸变率： ≤0.5%
▲ 系统测量精度：0.5级     噪声：≤60dB
▲频率调节分频率：0.01Hz     电抗器Q值：30-200

产品特点

▲ 大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
▲ 能灵活整定试验电压、调频范围、加压时间
▲ 试验结果能计算出被试品电容
▲ 具有计算机通讯接口，中试控股便于通讯和试验数据管理http://www.zsgcdq.com/product56/1.aspx
▲ 体积小、重量轻、操作方便
▲ 分辩率高、频率分辩率为0.001Hz
▲ 试验结果可打印
▲ 可升级软件
▲ 安全可靠、系统具有过电流、过电压及放电保护功能，可有效保护试验人员身及设备安全

试验方法

   先在低电压下调到系统谐振点，然后再升高试验电压幅值，达到试品上规定的电压值，在次电压下，维持规定的时间后，再降低电压到零，这就完成了整个试验过程。

造型依据

    列出被试品名称，规格（容量、电压等级、试验频率、电缆长度、截面积、电机相电容等）进行合理配置。
