220KV/110KVCVT互感器串联谐振试验装置技术方案

产品别称：
互感器串联谐振试验装置,CVT串联谐振
     产品特点：
9.1.1输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，中试控股而对其他谐波电流呈高电抗，有优良的滤波性能。
9.1.2需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20～80。
9.1.3当试品发生击穿，回路失谐，中试控股电抗器立即起到限制短路电流作用，回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。

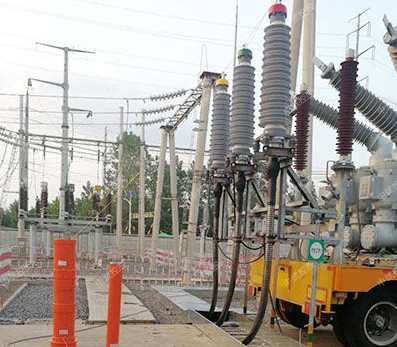

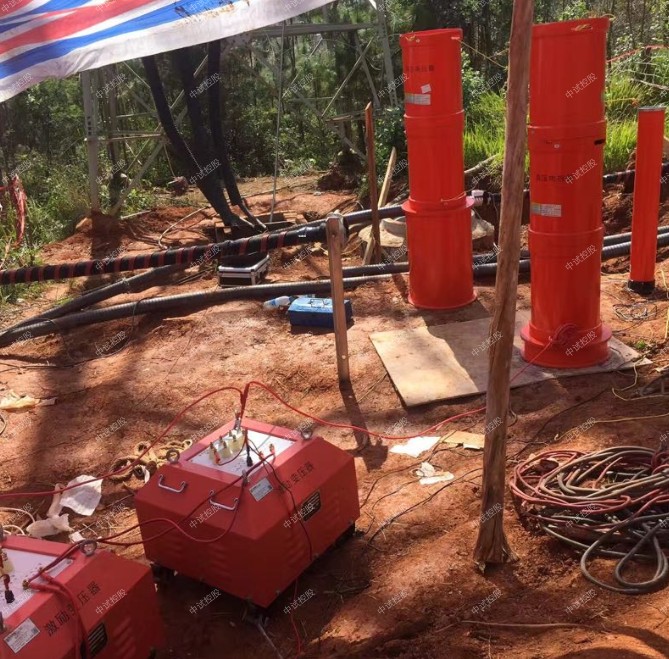

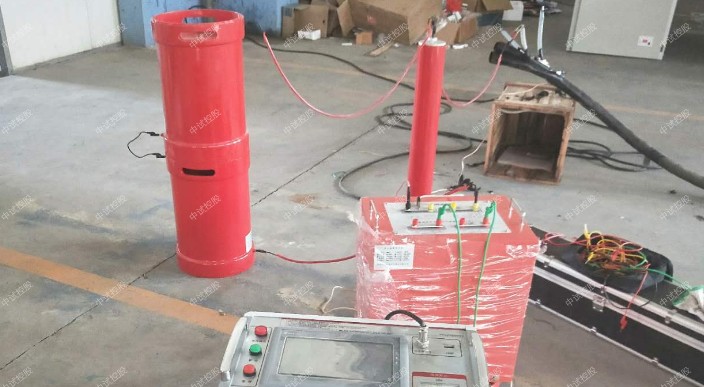

9.1.4互感器串联谐振试验装置为干式组合式串联谐振装置，由干式试验变压器（励磁变压器）和一台干式电抗器组成。
9.1.5本装置整套设备应为组合式，适合现场使用。
9.1.6调压控制箱有过流保护功能，过流保护采用拨码整定。
9.1.7本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范围的调节其电感值，
9.2串联谐振升压设备

电抗器与励磁变压器
9.2.1电抗器的电感值与额定电感值之差不超过额定电感值的-5%～+3%。
9.2.2电抗器绝缘水平能耐受其额定电压的1.2倍工作频率电压作用lmin不发生闪络、击穿。
9.2.3电抗器在谐振装置工作时对应的负荷和时间下，中试控股绕组温升不大于45K。
9.2.4电抗器在额定电压下，5min内进行两次优异对地短路放电，整个装置不发生损坏。
9.2.5电抗器局部放电试验在装置自身系统下进行，中试控股在额定电压下不大于10pC。
9.2.6调感电抗器操作性能平稳、灵敏、无卡涩，并可连续可调，气隙位置指示与电感值有对应关系，指示位置应正确、可靠。
9.2.7电抗器操作系统的连接为软连接，具有一定的调节范围。
9.2.8电抗器空载损耗耐压后值与耐压前值之比不大于1.02倍。
9.2.9励磁变压器的直流电阻、变比、绝缘电阻、中试控股介损性能要求符合GB1094.1、GB1094.2、GB1094.5的性能要求。
9.2.10干式励磁变压器温升性能满足额定容量条件下绕组温升不大于45K，绝缘不开裂。
9.2.11励磁变压器绝缘水平应耐受工作频率下的1.2倍额定输出电压作用5min，不发生闪络、击穿。
