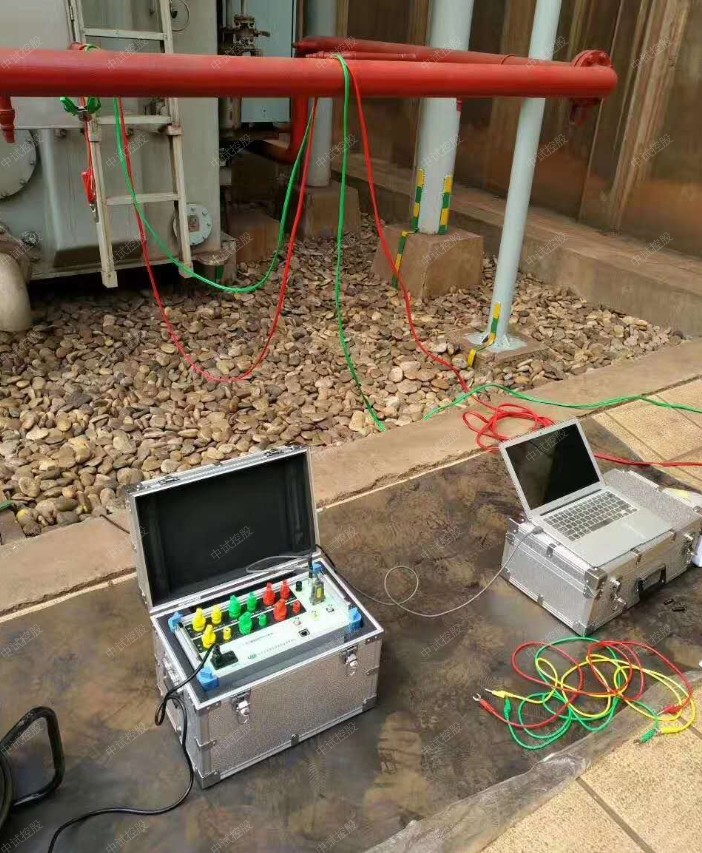

进行耐压测试仪的测试需注意遥控输出讯号接线和说明

耐压测试器提供不带电源的“常开”（N.O)接点，接点的容量为AC 250V 1.0Amp，这些接点没有正负极

性的限制，并且没一个信号均为独立的接线，没有共同的地线（COMMON）。端子座上附有脚位编号的标示，输出

信号的接线如下：

1.PROCESSING信号：输出信号接在PINI和PIN4之间

2.PASS信号：输出信号接在PIN6和PIN7之间

3.FAIL信号：输出信号接在PIN8和PIN9之间

遥控输出讯号接线说明

耐压测试仪具有远端遥控接点，可以由外部的遥控装置操作仪器的TEST（测试开关）的功能。这些接点

提供具有控制作用的电源，必须使用“瞬间接触”（MOMENTARY）开关作为控制器，请特别注意，绝对不能再接

上任何其它的电源，如果输入其它的电源，会造成仪器内部电路的损坏和误动作。端子座上附有脚位编号的标

示，PIN5为远端操作电路的共同（COMMON）地线，其详细的接线如下：

1.PEST控制：控制开关接在PIN2和PIN5之间

1.控制：控制开关接在PIN3和PIN5之间

注意：遥控器和耐压测试器的操作是可以同时进行的，为避免意外发生，遥控器必须由操作人员妥善保管，不得

任意放置，让非操作人员有机会操控仪器。
