被试品电容范围	电抗器可调范围
0.12~0.3uF	33.5H~84H



 注：Cx为被试品电容量

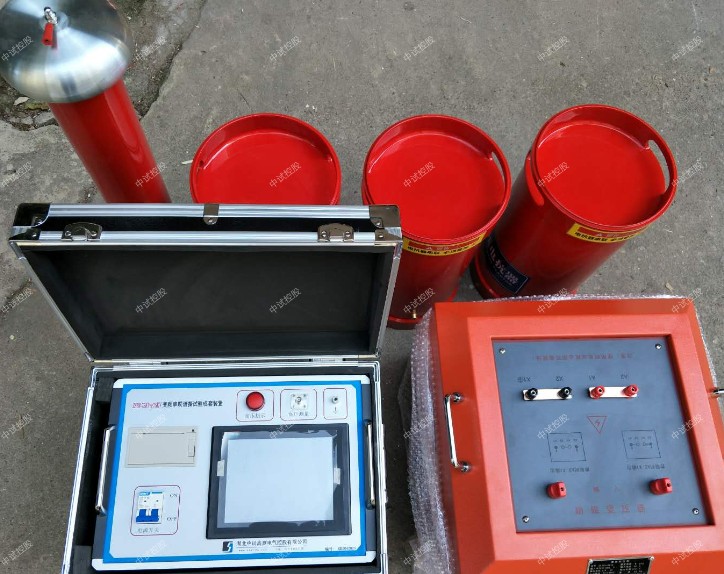

交流工频耐压试验：采用串联谐振试验装置做发电机交流耐压试验；

系统主要技术参数及功能
额定容量：160kVA；
额定电压：40kV；
额定电流：4A；
工作频率：工频50Hz；
输出电压波形畸变率：≤0.5%；
允许连续工作时间：额定负载下5min；
额定负载下连续运行5min后温升≤65K；
品质因数：Q≥10；
系统测量精度：有效值1级；
输入电源：单相380V电压，频率为50Hz；
对被试品具有过流、过压及试品闪络保护；
环境温度：－100C –50 0C，相对湿度：≤90%RH，海拔高度≤1000米；



序号	设  备  名  称	型  号  及  规  格	单位	数量	备注
1	激励变压器	16kVA/4kV/0.4kV	台	1
2	控制台	16kVA/380V	台	1
3	可调电抗器	160kVA/40kV	台	1
4	交直流分压器	40kV	台	1





激励变压器16kVA/4kV/0.4kV                       1台

额定容量：16kVA；

输入电压：400V，单相；

输出电压：4kV

结    构：干式

 重    量：约80kg；

额定运行1分钟后线圈对空气温升：≤65K;



控制台16kVA/380V（内含调压器）            1台

额定容量：16kVA；

输入电压：380V；

输出电压：0~420V；

保护功能：零位、过流、过压及试品闪络保护；

重    量：约90kg；



可调电抗器160kVA/40kV                    1台

 额定容量：160kVA；

额定电压：40kV；

额定电流：4A；

可调电感量：33.5H~84H；

品质因数：Q≥10；

结    构：干式；

数    量：1台；

重    量：约120kg；



交直流分压器FRC-40kV                              1台

额定电压：40kV；

测量精度：交流有效值1.5级；

介质损耗：tgσ≤0.5%；

分 压 比：1000：1，

分压比误差：≤1.0%；

重    量：约15kg；



补偿电容器40kV/0.15uF                           1台

额定电压：40kV；

电容量：0.15uF

重量：25kg
