75KVA/75KV变频串联谐振成套试验装置

一、 被试品对象

1.10kV/300mm2电缆1.5km，电容量≤0.5631μF，试验频率为30-300Hz,试验电压≤21.75kV。

工作环境

1. 1. 环境温度：－150C~+45 0C;

2. 2. 相对湿度 amp;le;90%RH;

3. 3. 海拔高度:  ≤3000米；

二、 装置主要技术参数及功能

1. 1. 额定容量：75kVA；

2. 2. 输入电源：220V电压，频率为50Hz；

3. 3. 额定电压：25kV

4. 4. 额定电流：3A

5. 5. 工作频率：30-300Hz；

6. 6. 波形畸变率：输出电压波形畸变率≤1%；

7. 7. 工作时间：额定负载下允许连续30min；

8. 8. 温   升：额定负载下连续运行30min后温升≤65K；

9. 9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 11. 测量精度：系统有效值1.5级；

    一、 被试品对象

    1.10kV/300mm2电缆1.5km，电容量≤0.5631μF，试验频率为30-300Hz,试验电压≤21.75kV。

    工作环境

    1. 1. 环境温度：－150C~+45 0C;

    2. 2. 相对湿度 amp;le;90%RH;

    3. 3. 海拔高度:  ≤3000米；

    二、 装置主要技术参数及功能

    1. 1. 额定容量：75kVA；

    2. 2. 输入电源：220V电压，频率为50Hz；

    3. 3. 额定电压：25kV

    4. 4. 额定电流：3A

    5. 5. 工作频率：30-300Hz；

    6. 6. 波形畸变率：输出电压波形畸变率≤1%；

    7. 7. 工作时间：额定负载下允许连续30min；

    8. 8. 温   升：额定负载下连续运行30min后温升≤65K；

    9. 9. 品质因素：装置自身Q≥30(f=45Hz)；

    10. 10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

    11. 11. 测量精度：系统有效值1.5级；





    产品简介
    75kVA/75kV/1A 30~300Hz 变频串联谐振试验成套装置应用于电力、冶金、石油、化工等行业，适用于大容量的电容性试品，如发电机、电力变压器、高压交联电缆等的交接试验及预防性试验。
    75kVA/75kV/1A 30~300Hz 变频串联谐振试验成套装置能满足10kv~35kV电压等级（承试4级和5级）电力变压器、电缆的交流耐压试验。
    工作原理
    电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时，该电路发生谐振。通过这个原理，由调频电源提供电源送给励磁变压器，经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率，使回路处于串联谐振状态，再调节调频电源输出电压，使试品上电压达到所需要的电压值。
    技术指标
    1、环境温度：-10～45℃
    2、工作湿度：≤90％
    3、海拔：≤2000M
    4、电源输入：220V±l0％单相 输出0～220V(≤10KW)
    380V±l0％三相，50Hz 输出0～400V
    5、额定试验容量：75kVA
    6、谐振电压：0～75kV
    7、频率调节范围：30～300Hz
    8、系统测量精度：1.0级
    9、频率调节分辨率：0.01Hz
    10、不稳定度：≤0.05％
    11、输出波形：正弦波
    12、波形畸变率：≤0.5％
    13、噪声： 60dB
    14、电抗器Q值：50

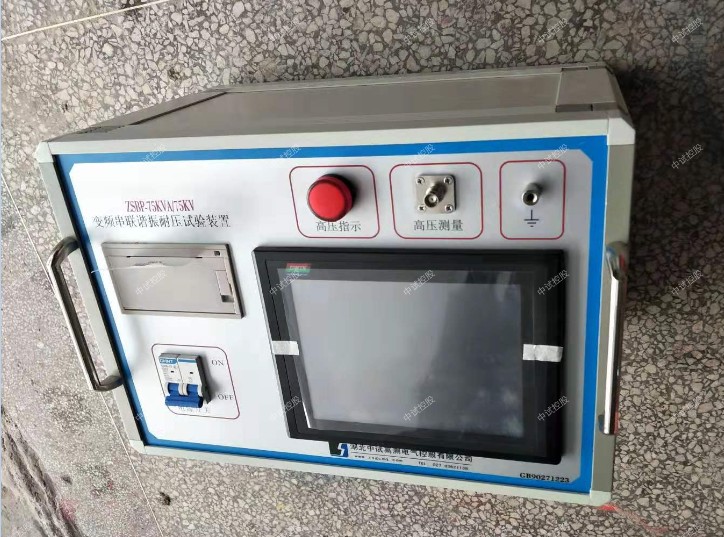

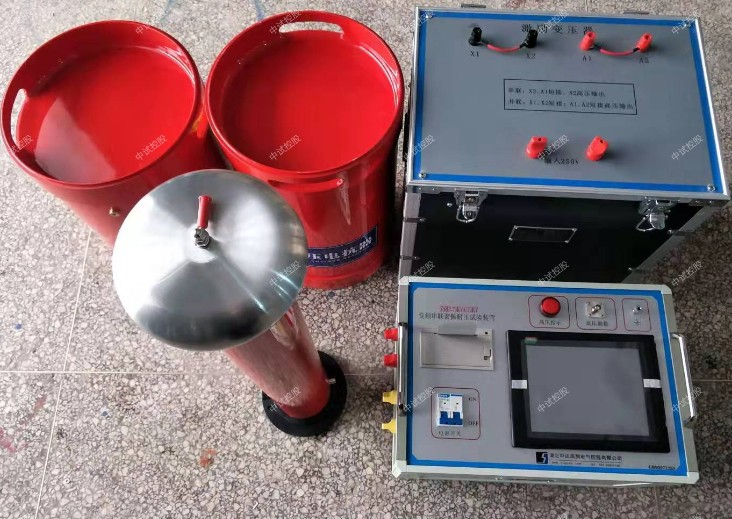

    成套配置
    变频电源（15kVA）——既可改变其输出频率，又可改变其输出电压。
    励磁变压器（6kVA）——起耦合信号及电压变换的作用，并按自身变化来提升电压。
    电抗器（25kV/1A  3只）——与被试品串联，构成LC串联谐振电路。
    电容分压器（100kV）——测量被试品上的电压，并作为采样信号反馈给调频电源。
    附件箱（1只）——输入、输出电源线，电源线，接地线等。







    武汉75KVA/75KV变频串联谐振成套试验装置








    电缆专用便携式变频谐振升压装置采用了调节电源的频率的方式使得电抗器与被 试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。





    电缆谐振升压装置由调频调压电源、激励变压器、电抗器、电容分压器组成。 35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置应该体积小，重量轻。本系统中，要求单个人能现场搬动的 部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运；电源采用220V单相电源或380V单相电源，方便现场取电 ；电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。部分配置还可以满足110kV电缆的交流耐压试验 。




    额定输出电压	0~130KV(有效值)及以下
    输出频率	20~300Hz
    谐振电压波形	正弦波，波形畸变率≤1%
    满负载工作时间	连续工作时间6min
    系统品质因数	最大负载下≥20
    频率调节细度

75KVA/75KV变频串联谐振成套试验装置
