75KVA/75KV/1A变频串联谐振成套试验装置

一、 被试品对象

1.10kV/300mm2电缆1.5km，电容量≤0.5631μF，试验频率为30-300Hz,试验电压≤21.75kV。

工作环境

1. 1. 环境温度：－150C~+45 0C;

2. 2. 相对湿度 amp;le;90%RH;

3. 3. 海拔高度:  ≤3000米；

二、 装置主要技术参数及功能

1. 1. 额定容量：75kVA；

2. 2. 输入电源：220V电压，频率为50Hz；

3. 3. 额定电压：25kV

4. 4. 额定电流：3A

5. 5. 工作频率：30-300Hz；

6. 6. 波形畸变率：输出电压波形畸变率≤1%；

7. 7. 工作时间：额定负载下允许连续30min；

8. 8. 温   升：额定负载下连续运行30min后温升≤65K；

9. 9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 11. 测量精度：系统有效值1.5级；

串联谐振75KVA/75KV/1A产品昵称
变频串联谐振交流耐压测试装置，变频串联谐振，变频串联谐振，串联谐振，调频串联谐振， DAXZ系列谐振耐压试验装置，串联谐振试验装置，电缆耐压试验装置，工频耐压试验装置，
交流高压交联电缆交流耐压试验装置，交流耐压试验装置，调频谐振，调频串联谐振交流耐压试验装置，交流串联谐振，交流变频串联谐振，变频谐振，变频串联谐波，串联谐波试验装置，串
谐波耐压装置，GIS交流耐压试验装置，发电机工频交流耐压试验装置，电动机工频交流电压d电压测试装置，变压器工频交流耐压测试装置等。

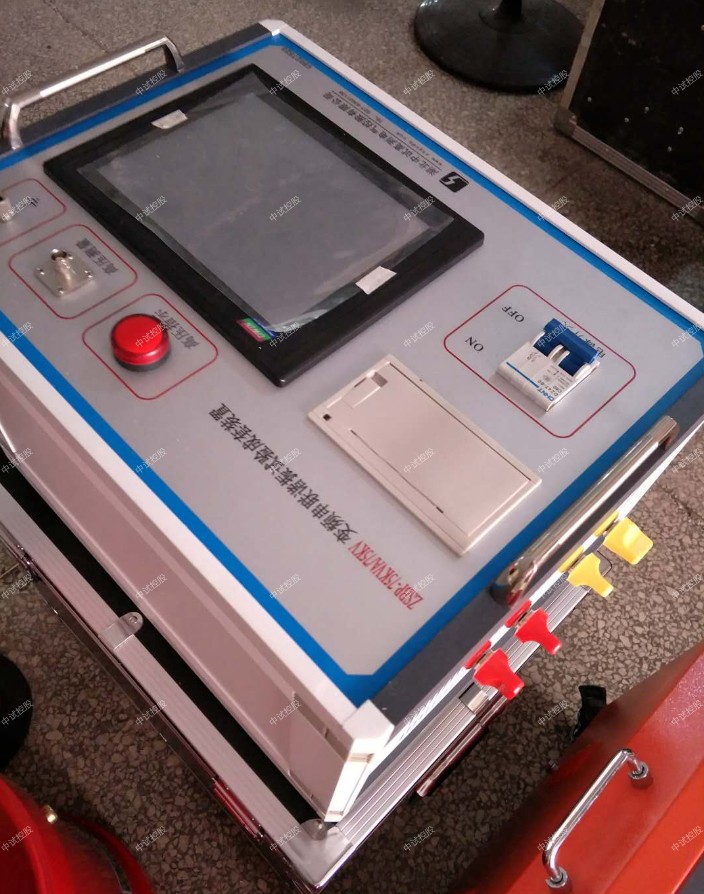

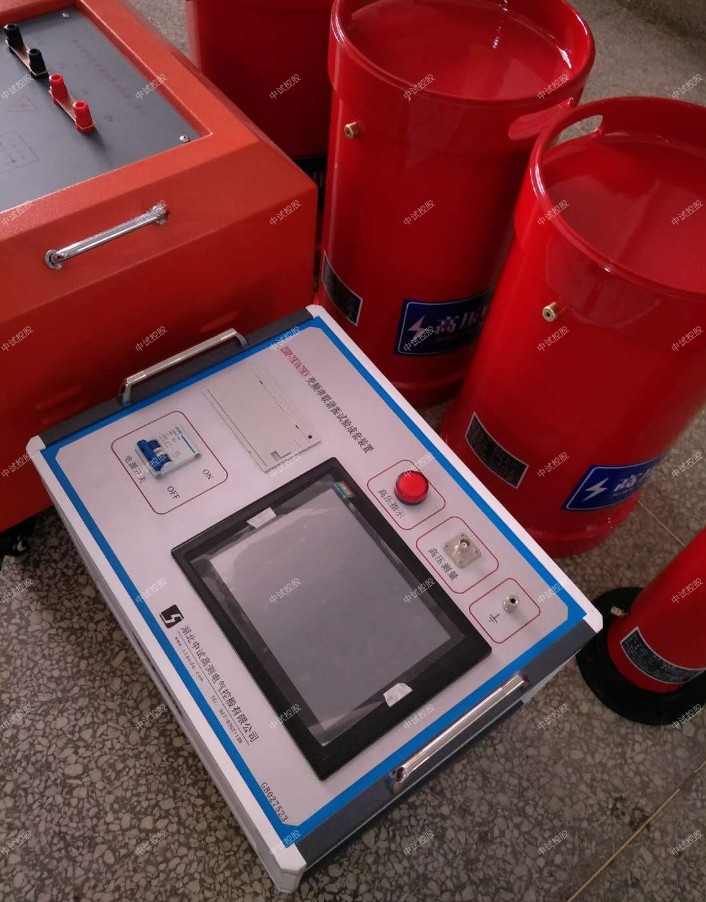

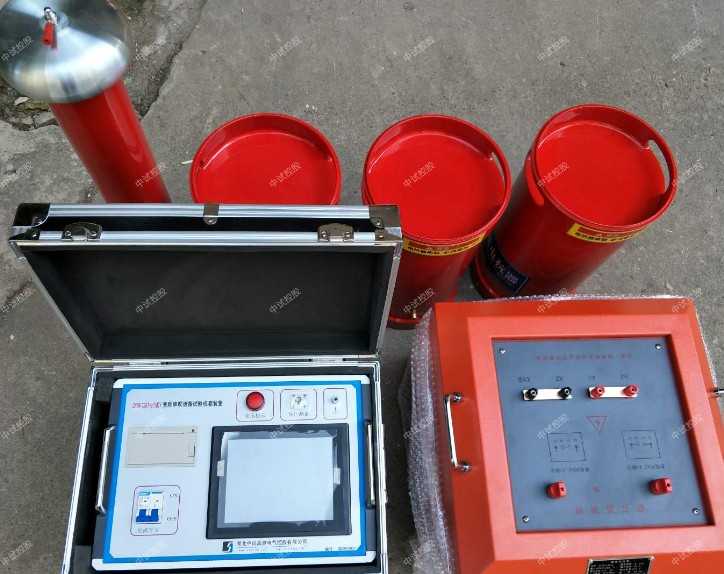

串联谐振75KVA/75KV/1A特点：
1。操作简单，体积小，重量轻，非常便于现场使用和处理，体积和重量约为传统测试变压器的1 / 10~1 / 30;
2。对现场供电的要求不高;
3。测试等效性很好;
4。独特的低谐波技术，五高测量的谐波含量低于0.3，远低于国标不超过5的要求，极大地保护了主变压器。
5。根据国家标准要求，有一个监控峰值功能，可以实时监控高压测试波形;
6。一键式鼠标旋钮操作，大屏幕液晶显示，傻瓜式易于使用;
7。随附微型打印机，随时打印并保存测试数据;
8。过压，过流，放电，过热和零启动保护全面可靠，动作时间为1微秒。

工作原理：
采用串联谐振原理，串联谐振电路激励变压器激励，调节变频控制器的输出频率，使回路电感L和样品C串联谐振，谐振电压为施加在样品上的电压。
