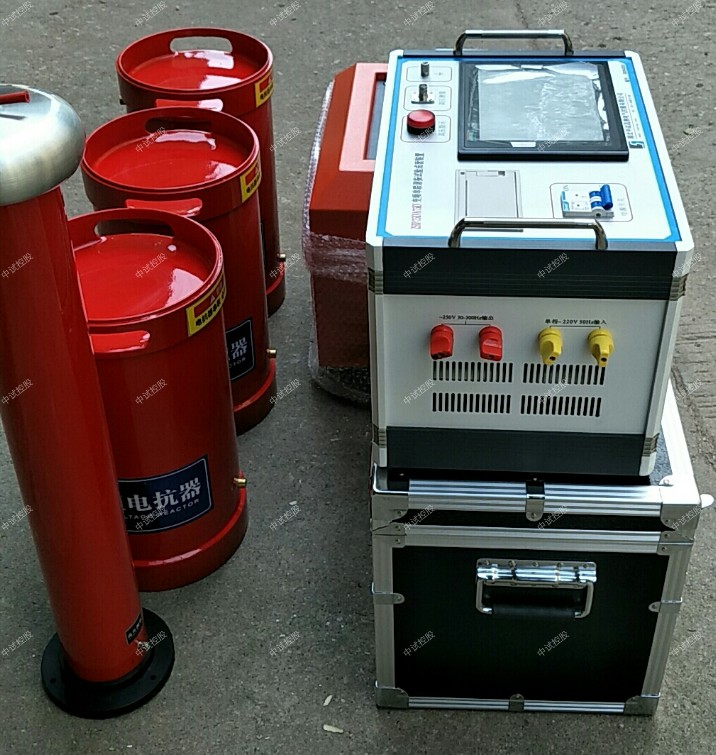

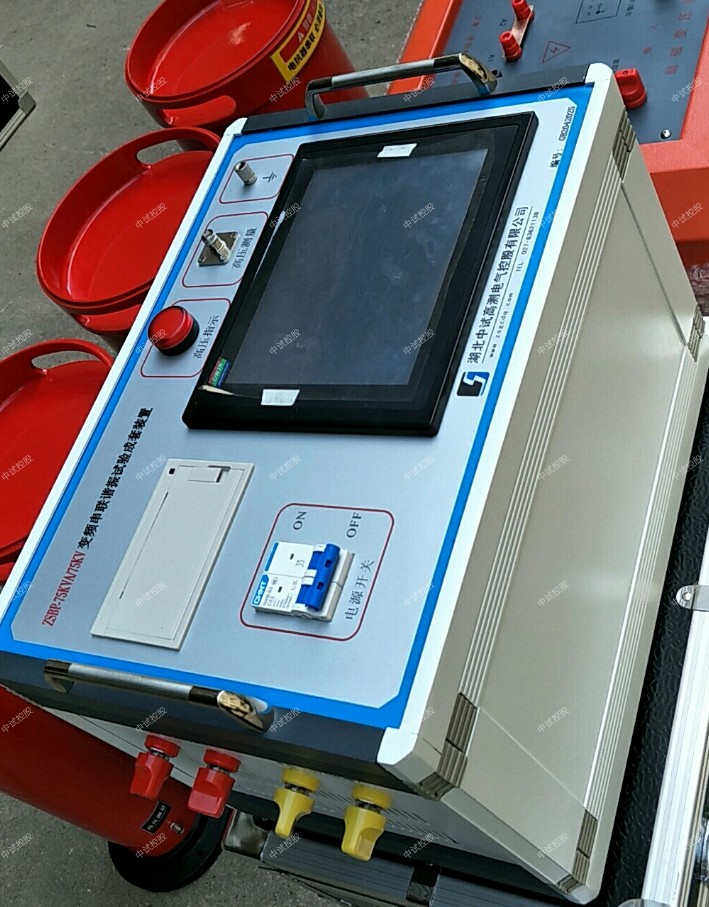

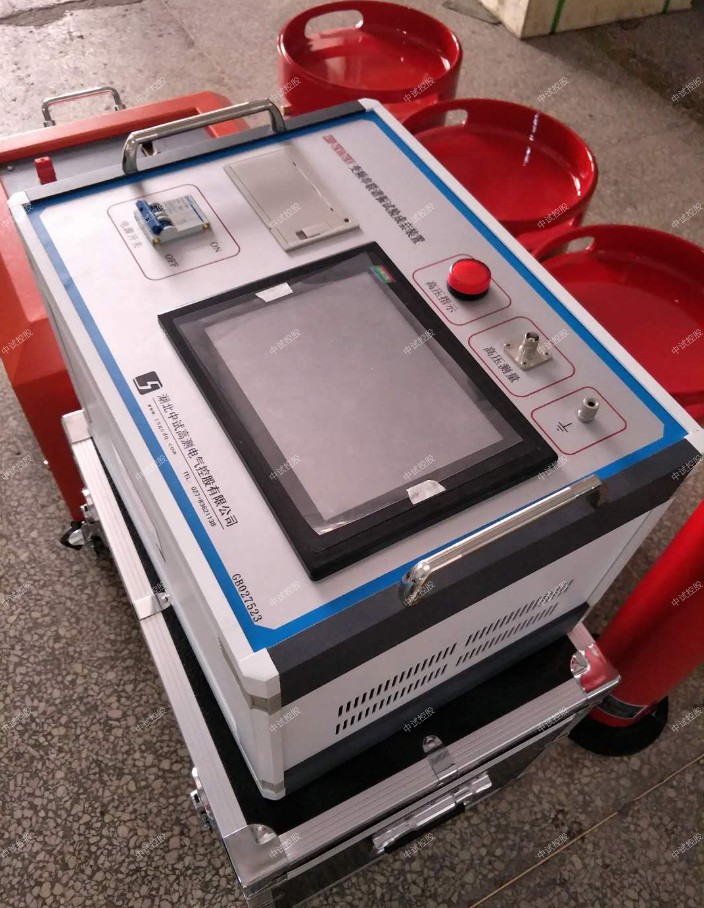

75KVA/75KV/1A变频串联谐振试验成套装置

10kV/300mm2电缆1.5km，电容量≤0.5631μF，试验频率为30-300Hz,试验电压≤21.75kV。

工作环境

1. 环境温度：－150C~+45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤3000米；

一、 装置主要技术参数及功能

1. 额定容量：75kVA；

2. 输入电源：220V电压，频率为50Hz；

3. 额定电压：25kV

4. 额定电流：3A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续30min；

8. 温    升：额定负载下连续运行30min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

二、 设备遵循标准

GB10229-88             《电抗器》

GB1094《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

三、 装置容量确定：

1、 对10kV，300mm2,1.5km电缆，电容量≤0.563μF，试验电压21.75kV：

频率取35Hz，则：

试验电流 I=2πfCU试 =2π×35×0.563×10-6×21.75×103=2.72A

2、 对应电抗器电感量 L=1/ω2C=36.9H

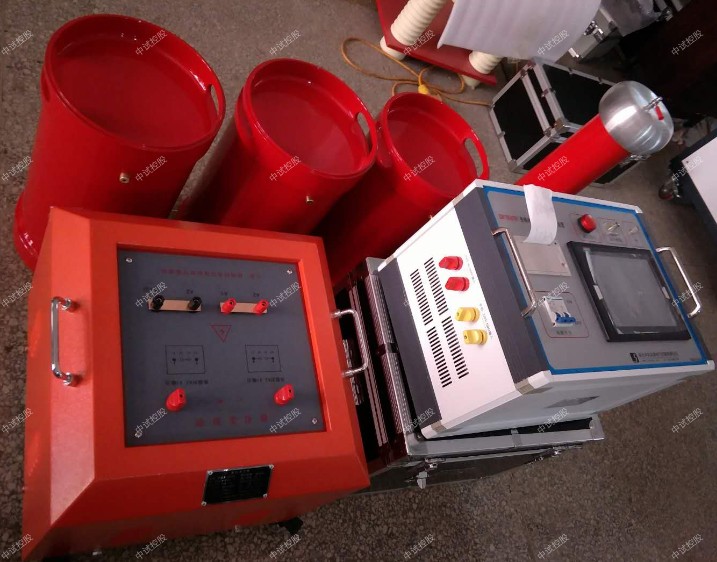

结论:装置容量定为75kVA/25KV;分3节电抗器，电抗器单节为25kVA/25kV/1A/111H通过组合使用能满足上述被试品的试验要求。

四、 电抗器使用关系表
