35kV变压器开关谐振50MVA主变，10kV/31.5MVA主变

• 产品别称

  串联谐振耐压试验成套装置、交流耐压试验成套装置、检验用谐振升压装置、串联谐振耐压试验仪

  产品特征

  试品对象：

  1、35kV/50MVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
  2、10kV/31.5MVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

  设备组合 被试品对象	电抗器 27kVA/27kV三节	激励变压器输出端选择	试验电压（KV）
  35kV/50MVA主变	使用电抗器三节串联	6kV	≤68kV
  10kV/31.5MVA主变	使用电抗器三节串联	3kV	≤35kV

  额定容量：81kVA；
  输入电源：单相220或三相380V电压，频率为50Hz；
  额定电压：81kV
  额定电流：1A
  工作频率：30-300Hz；
  装置输出波形：正弦波
  波形畸变率：输出电压波形畸变率≤1%；
  工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
  温    升：额定负载下连续运行5min后温升≤65K；
  品质因素：装置自身Q≥30(f=45Hz)；
  保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
  测量精度：系统有效值1.5级；

  激励变压器ZSJLB-6kVA/3/6kV/0.4kV                      1台
  额定容量：6kVA；
  输入电压：0-400V，单相；
  输出电压：3kV；6kV；
  结    构：干式；
  重    量：约40kg；

  变频电源ZSXB-F-6kW/220/380V                          1台
  额定输出容量：6kW
  工作电源：220/ 380±10%V（单/三相），工频
  输出电压：0 –400V，单相，
  额定输入电流：15A
  额定输出电流：15A
  电压分辨率：0.01kV
  电压测量精度：1.5%
  频率调节范围：30 – 300Hz
  频率调节分辨率：≤0.1Hz
  频率稳定度：    0.1%
  运 行 时 间：额定容量下连续5min
  额定容量下连续运行5min元器件最高温度≤65K;
  噪 声 水 平：≤50dB

  高压电抗器ZSDK-27kVA/27kV                    3节
  额定容量：27kVA;
  额定电压：27kV；
  额定电流：1A；
  电 感 量：110H/单节；
  品质因素：Q≥30 (f=45Hz)；
  结    构：干式；
  重    量：约38kg；

  电容分压器ZSFRC-80kV/1000pF                      1套
  额定电压：80kV；
  高压电容量：1000pF
  介质损耗：tgσ≤0.5%；
  分 压 比：1000：1
  测量精度：有效值1.5级;
  重    量：约8kg；

  补偿电容器ZSBC-70kV/20000pF （抽头35kV）      1套
  额定电压：70kV；
  高压电容量：20000pF
  介质损耗：tgσ≤0.5%；
  重    量：约10kg；

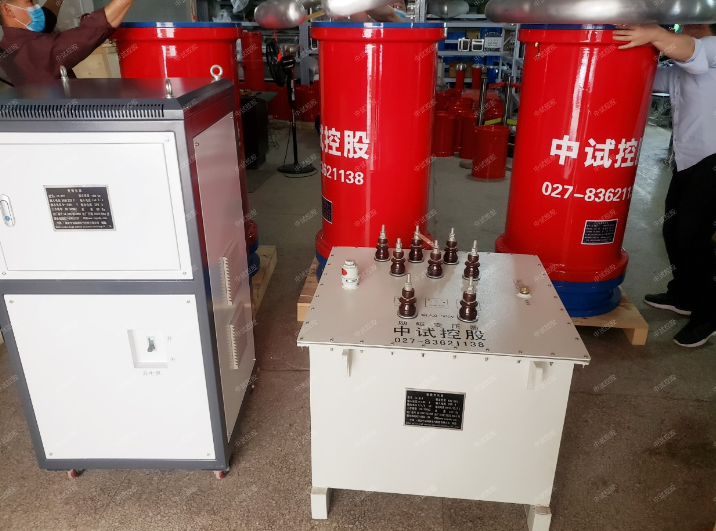

  配置清单

  序号	设  备  名  称	型  号  及  规  格	单位	数量	备注
  1	激励变压器	ZSJLB-6kVA/3/6kV/0.4kV	台	1
  2	变频电源	ZSXB-F-6kW/380V	台	1
  3	高压电抗器	ZSDK-27kVA/27kV	台	3
  4	电容分压器	ZSFRC-80kV1000pF	套	1
  5	补偿电容器	ZSBC-70kV20000pF（抽35kV中间头）	套	1
  6	内部连接线		套	1
