中试电力ZSFA-103 ct特性测试仪

时间：2020-07-07

本公司中试电力供应 ZSFA-103 互感器伏安变比极性综合测试仪(600A) 是是继电保护和高压绝缘专业的专门检测仪器一年保修，质量保证，欢迎咨询洽谈。

产品简介

互感器伏安特性测试仪是一款全自动化的CT/PT特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验、PT极性试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数

互感器伏安特性测试仪采用进口核心器件，严格的制造工艺，保证产品性能稳定可靠；仪器面板采用人体工学设计，操作简便，一人操作即可完成全部测试工作，软件功能强大，自动计算并给出测试结果；自带U盘转存功能，结合上位机软件，生成完备的测试报告，数据管理简便高效，减轻测试人员工作负担；互感器伏安特性测试仪自带微型打印机，可即时打印测试数据和曲线。互感器伏安特性测试仪是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。

产品别称：PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CTPT特性综合测试仪

产品参数

主要参数

工作电源		AC380V	AC220V
CT伏安特性试验	单机	0～1000V、0～20A	0～600V、0～20A
	外接升压器（选配）	0～2500V、0～3A	0～2000V、0～3A
	分辨率	0.1V、1mA
	精度	≤0.5%
5%或10%误差曲线	精度	≤1.0%
CT变比极性试验	范围	5～25000A/5A(5000A/1A)
	精度	≤1.0%
PT伏安特性试验	单机	0～1000V、0～20A	0～600V、0～20A
	外接升压器（选配）	0～2500V、0～3A	0～2000V、0～3A
	分辨率	0.1V、1mA
	精度	≤0.5%
PT变比极性试验	范围	1～10000
	精度	≤1.0%
一次通流	电流范围	0～600A
	通流时间	5分钟
工作电源	AC220V或AC380V 50Hz
环境温度	-10℃ ～ +50℃
主机体积	420×330×320mm3
主机质量	39kg

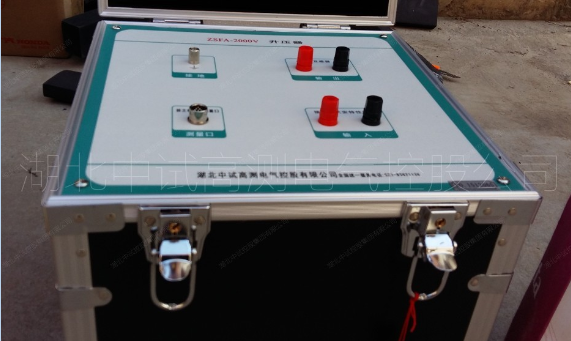

外接升压器体积（选配）	310×310×330mm3
外接升压器重量（选配）	25kg

产品特征

1、安全方便：互感器伏安特性测试仪自动化程度高，自动完成设定试验，并给出试验结果和曲线。试验人员无需接触被测试设备，远离高压电路，确保人身安全。
2、功能全面：互感器伏安特性测试仪集CT伏安特性试验、CT变比极性试试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验、PT极性试验于一体。自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值，并实时保存打印测试记录和日期，方便用户整理测试报告。
3、输出容量大：伏安特性试验单机输出电压1000V，外接升压器（选配）电压可升至2500V,变比试验和一次通流最大电流600A，仪器输出容量5kVA,可做500kV等级1A电流互感器的伏安特性试验。
4、人机界面友好：大屏幕320*240点阵汉字图形界面，图形清晰、美观；使用高性能旋转鼠标，操作简单方便、寿命长；自带微型打印机，即时打印试验数据和曲线。
5、数据存储量大：互感器伏安特性测试仪内置存储器，各功能模块测试数据均可保存且掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。
6、U盘转存：支持U盘转存试验数据，通过PC机进行读取，操作简便快捷。
7、PC机软件强大：PC机应用软件功能强大，操作简单，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。
8、多电源供电模式：互感器伏安特性测试仪电源实现AC220V或AC380V自适应供电。当交流功率电源输入端子接AC220V电压时，交流电压输出为0～600V；当输入端子接AC380V电压时，交流电压输出为0～1000V，用户可根据实际需要进行选择。
