串联谐振耐压试验装置适用哪些电气设备？

时间：2020-07-04

串联谐振耐压试验装置适用哪些电气设备？

变频串联谐振耐压试验装置是电力工作者经常接触到的一种高压耐压试验设备，它适用于哪些电气设备呢？

变频串联谐振试验装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。

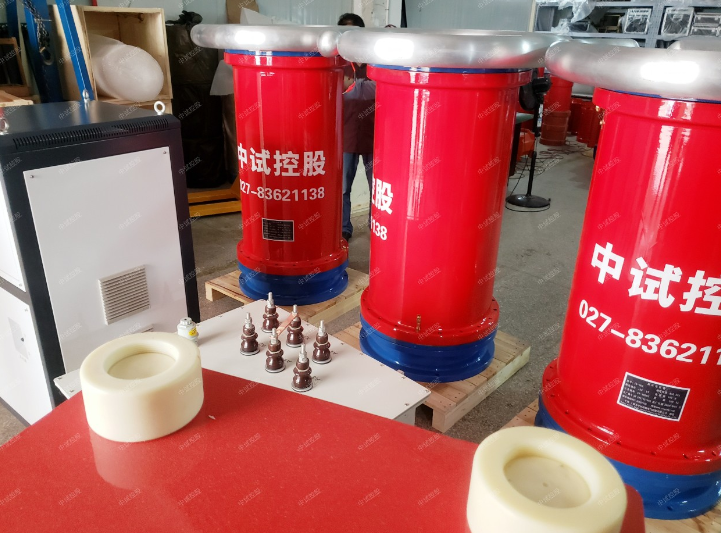

变频串联谐振试验装置整套装置由调频调压电源、励磁变压器、电抗器、分压器及补偿电容器组成。

变频串联谐振试验装置工作原理通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；调节变频控制器的输出电压，使试品上高压达到所需要的电压值。回路的谐振频率取决于被试品电容CX和电抗器的电感L，谐振频率。

变频串联谐振试验装置如何选型？变频串联谐振试验设备不同于一般通用的试验仪器，特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等，除了本选型目录给出系列典型常用型号供用户选择外，通常需要根据用户的试品范围和试验要求进行配置方案的设计，满足不同地区、不同用户、不同试品的试验要求，所以深受广大电力工作者的欢迎。
