35KV,300mm²,2km电缆在270kVA/108kV变频串联谐振试验成套装置

一、270kVA/108kV变频串联谐振试验装置被试品对象及试验要求
1、10kV/300mm²电缆5km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
2、35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。
4、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。


二、指生产厂家型号
270 指设备能输出的最大额定容量，单位为kVA
 108 指设备能输出的电压等级，单位为kV；

三、270kVA/108kV变频串联谐振试验装置技术指标
1．额定电压：
95kV---满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min；
52kV---满足35kV/300mm²电缆2km交流耐压试验,试验电压≤128kV,试验时间60min；
22kV---满足10kV/300mm²电缆6km交流耐压试验,试验电压≤128kV,试验时间
5min；
80kV---满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min；
2．输出电压波形畸变率：<1.0％
3.允许连续工作时间：额定条件下一次性工作60分钟；
4．装置自身品质因数：Q>50
5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）
6．输入电源：三相380V或单相220V
7．频率调节范围：30Hz～300Hz
8．系统测量精度：1.5％
9．装置具有过压、过流、零位启动等保护功能

四、270kVA/108kV变频串联谐振试验装置设备遵循标准
《电气装置安装工程电气设备交接试验标准》       GB50150-2016
《电力设备预防性试验规程》                     DL/T596-1996
《高压谐振试验装置》                           DL/T 849.6—2004
《电抗器》                                     GB10229.88
《耦合电容器和电容分压器》                     IEC358(1990)
《电力变压器》　                               GB1094.5-2003　　　　　　
《外壳防护等级》                               GB1094.1-GB1094.6-96  　　　　　
《高电压试验技术》                             GB/T16927.1~2-1997　　

五、270kVA/108kV变频串联谐振试验装置主要技术参数及功能
1） 额定容量：270kVA
2） 额定电压：27kV；54kV；108kV
3） 额定电流：10A；5A；2.5A
4） 测量精度：系统有效值1.5级
5） 工作频率：30-300Hz
6） 装置输出波形：正弦波
7） 品质因素：装置自身Q≥30(f=45Hz)
8） 波形畸变率：输出电压波形畸变率≤1%
9） 输入电源：单相220或三相380V电压，频率为50Hz
10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11） 温    升：额定负载下连续运行60min后温升≤65K
12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、270kVA/108kV变频串联谐振试验装置工作环境
环境温度：－10℃–40℃;
相对湿度：≤90%RH;
海拔高度:  ≤1000米；

七、270kVA/108kV变频串联谐振试验装置容量确定
装置容量定为270kVA，分四节电抗器，电抗器单节为67.5kVA/27kV/2.5A/50H，
验证：1、10kV/300mm²电缆6km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
使用电抗器四节并联，则L=50/4=12.5H ，则：
试验频率：f=1/2π√LC=1/(2×3.14×√12.5×1.8775×10^-6)=32.85Hz
试验电流：I=2πfCU_试 =2π×32.85×2.253×10^-6×22×10³=10.22A
2、35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
使用电抗器两节串联（互感系数1.1）两组并联，则L=50×2×1.1/2=55H ，则：
试验频率：f=1/2π√LC=1/(2×3.14×√55×0.389×10^-6)=34.41Hz
试验电流：I=2πfCU_试 =2π×34.41×0.389×10^-6×52×10³=4.37A
3、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。
使用电抗器四节串联（互感系数1.2），则L=80×6×1.3=624H ，
试验频率：f=1/2π√LC=1/(2×3.14×√324×0.02×10^-6)= 45.05Hz
试验电流：I=2πfCU_试 =2π×45.05×0.02×10^-6×80×10³=0.45A
满足实验要求。

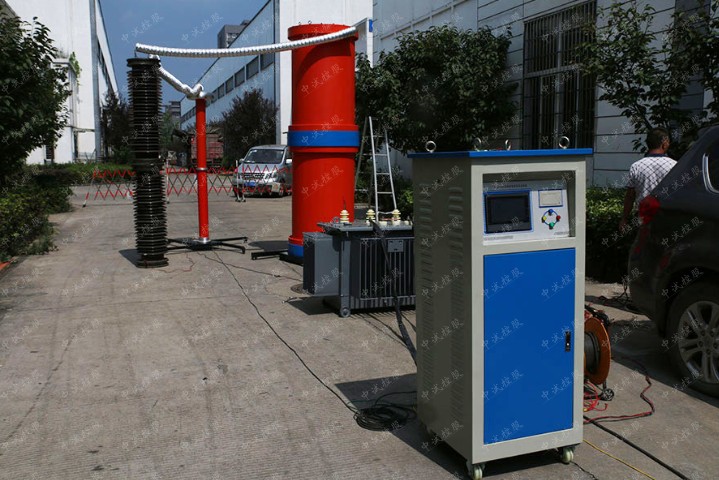

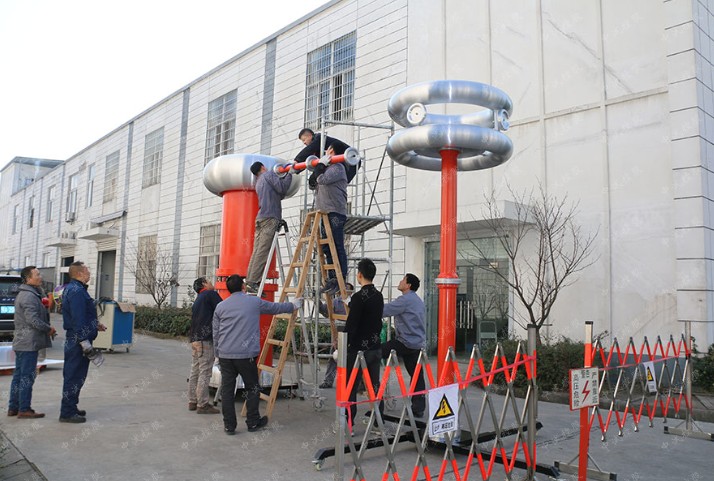

八、270kVA/108kV变频串联谐振试验装置试验时设备组合方式
试验时设备使用关系列表
