10KV,300mm²,3km电缆在132kVA/66kV变频串联谐振试验成套装置技术方案

一、132kVA/66kV变频串联谐振试验装置被试品对象及试验要求
1、10kV/300mm²电缆3km交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

二、指生产厂家型号
132指设备能输出的最大额定容量，单位为kVA
66指设备能输出的电压等级，单位为kV；

三、132kVA/66kV变频串联谐振试验装置技术指标
1．额定电压：
22kV---满足10kV/300mm²电缆的交流耐压试验,试验电压≤22kV,试验时间5min；
42kV---满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；
2．输出电压波形畸变率：<1.0％
3.允许连续工作时间：额定条件下一次性工作60分钟；
4．装置自身品质因数：Q>50
5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）
6．输入电源：三相380V或单相220V
7．频率调节范围：30Hz～300Hz
8．系统测量精度：1.5％
9．装置具有过压、过流、零位启动等保护功能

四、132kVA/66kV变频串联谐振试验装置设备遵循标准
《电气装置安装工程电气设备交接试验标准》       GB50150-2016
《电力设备预防性试验规程》                     DL/T596-1996
《高压谐振试验装置》                           DL/T 849.6—2004
《电抗器》                                     GB10229.88
《耦合电容器和电容分压器》                     IEC358(1990)
《电力变压器》　                               GB1094.5-2003　　　　　　
《外壳防护等级》                               GB1094.1-GB1094.6-96  　　　　　
《高电压试验技术》                             GB/T16927.1~2-1997　　

五、132kVA/66kV变频串联谐振试验装置主要技术参数及功能
1） 额定容量：132kVA
2） 额定电压：66kV
3） 额定电流：6A
4） 测量精度：系统有效值1.5级
5） 工作频率：30-300Hz
6） 装置输出波形：正弦波
7） 品质因素：装置自身Q≥30(f=45Hz)
8） 波形畸变率：输出电压波形畸变率≤1%
9） 输入电源：单相220或三相380V电压，频率为50Hz
10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11） 温    升：额定负载下连续运行60min后温升≤65K
12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、132kVA/66kV变频串联谐振试验装置工作环境
环境温度：－10℃–40℃;
相对湿度：≤90%RH;
海拔高度:  ≤1000米；

七、132kVA/66kV变频串联谐振试验装置容量确定
装置容量定为132kVA，分三节电抗器，电抗器单节为44kVA/22kV/2A/55H，
验证：10kV/300mm²电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
使用三节电抗器并联，L=55/3=18.33H
试验频率：f=1/2π√LC=1/(2×3.14×√18.33×1.1265×10^-6)=35.02Hz
试验电流：I=2πfCU_试 =2π×35.02×1.1265×10^-6×22×10³=5.45A
满足实验要求。

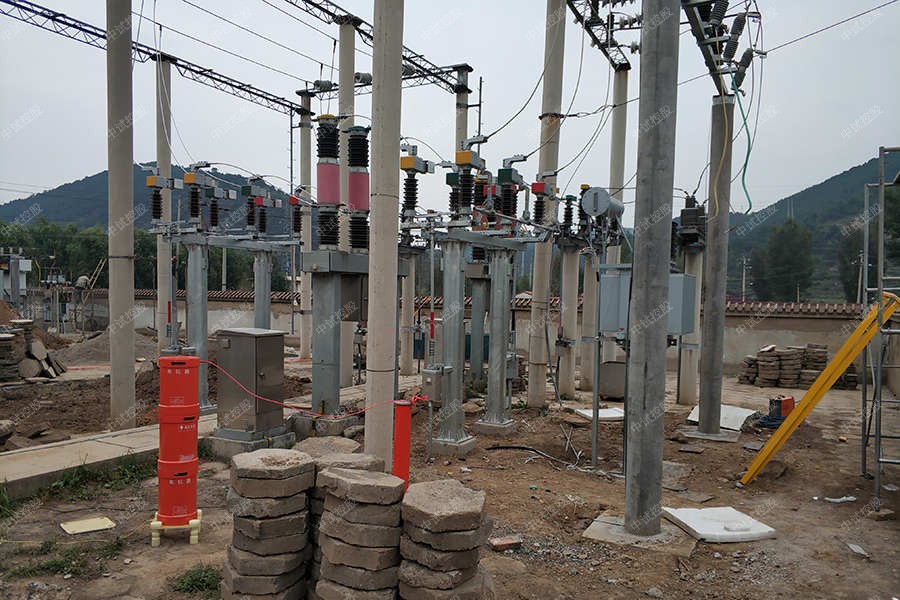

八、132kVA/66kV变频串联谐振试验装置试验时设备组合方式
试验时设备使用关系列表
