SF6气体回收装置的工作流程简单了解一下

时间：2020-06-29

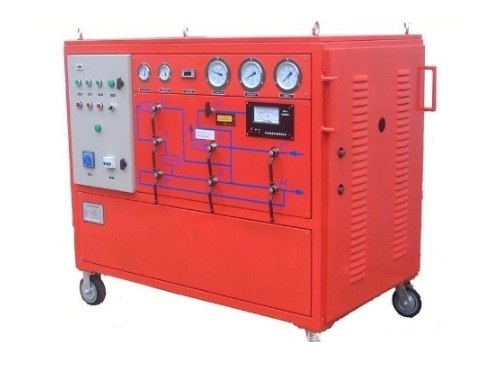

SF6气体回收装置作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。

SF6气体回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。

在充放时，首先利用本装置的真空泵对SF6电器设备(或钢瓶)和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。

SF6气体回收装置的工作流程如下：

1、回收SF6气体。当在一个气室中将SF6气体抽出来的时候，气体便会自动的进入净化过滤器内，然后再经过压缩和降温作用，使得气体能够在一定的压力下，变为液态，从而储存在相应的储存罐内。

2、抽真空。用真空泵将开关中的湿气和空气抽除干净，使得真空泵里面不再是真空，而是有空气在里面。

3、进行充气。将刚才储存的气体，再从储存罐中，回到真空的气室中，然后调整好压力，此步可以通过两个步骤完成。可见，SF6气体回收装置的功能非常强大，而且整个的过程都是智能化的，不需要人工参与操作，这样就大大地提高了工作效率，该设备由很多系统组成，在使用的时候，一定要了解清楚它们各自的功能，同时也要做好维护和保养工作。
