你必须知道、继电保护测试仪的调试方法

时间：2020-06-25

继电保护测试仪是所有继电保护测试仪中*欢迎的一种，它至多可7路同时输出，可进行各种保护试验。其调试方法也比较简单，就拿继电保护测试仪来说，主要说来有以下调试方法。

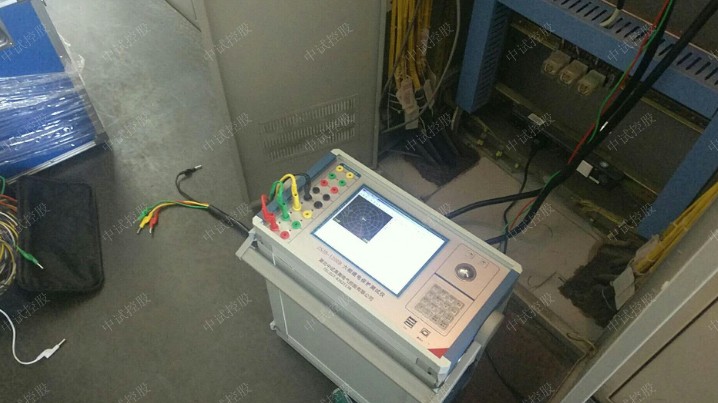

对时间继电器进行试验时，调试按照如下操作：

1.继电保护测试仪的电压线圈施加额定直流电压(一般为220V)，将继电器的延时动作接点接入测试仪的开入量，设定UA=110V，UB=-110V，将UAB线电压通入继电器的电压线圈，采用“手动，动作停止”方式输出，即可测得时间继电器的动作时间。

2.动作电压，返回电压测试继电保护测试仪采用单相电压就可完成试验。设UA=50V，选择UA可变，电压步长为1V，将继电器的舜时动作接点接入测试仪的开入量，采用“自动，动作返回”模式进行试验，程序自动测试动作电压和返回电压，并计算返回系数。一般动作电压为110V左右，返回电压为30V左右。

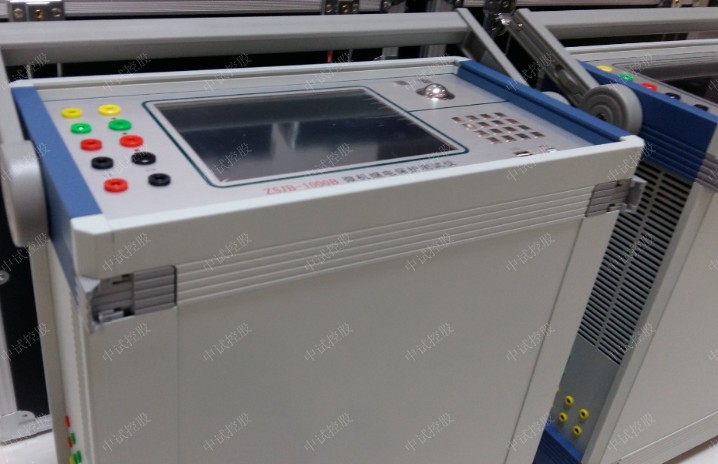

继电保护测试仪具有标准的四相电压，三相电流输出，可实现7路同时输出。既可对传统的各种继电器及保护装置进行试验，也可对各种微机保护进行各种试验。

继电保护测试仪的功能非常强大，在进行对比国内和国外的机器没有什么不同，但是国内的继电保护测试仪在设计上用户体验更佳！继电保护测试仪运行中噪音小，可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告。同时也具备自我保护防护功能，合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。继电保护测试仪体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。
