继电保护测试仪器主回路原理

时间：2020-06-25

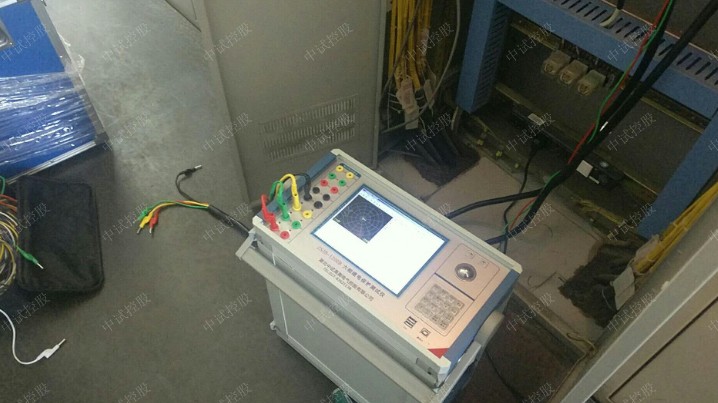

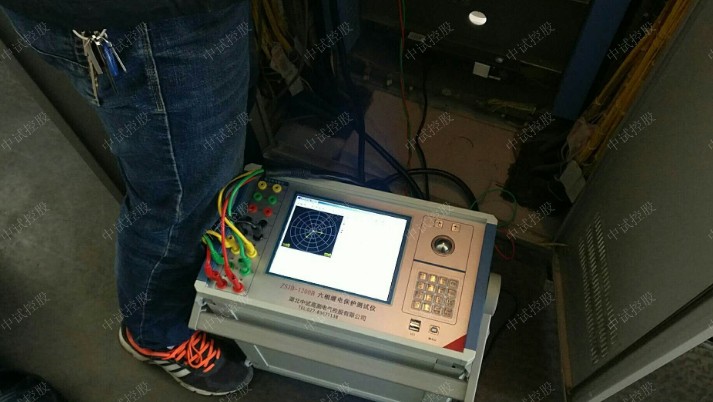

继电保护测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

主回路原理；

输入的ac220v电源经保险通过输出控制继电器k1进入双碳刷调压器t1输入端，通过t1大旋钮调节的电量进入隔离变压器t2(兼职升流器)，升流器分三个抽头输出，一个抽头为ac0-250v输出，额定电流为3a；该抽头输出电压经整流滤波后可输出0-350v直流电压；第二个抽为15v(10a)，该抽头一路经传感器通过继电器控制输出0-10a交流电流，一路经电阻输出0-500ma交流电流，一路经继电器转换可输出0-10a或0-500ma直流电流；第三个抽头为10v(100a)大电流端，该抽头穿过传感器一次侧直接输出100a电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。热继电器校验仪。

继电保护测试仪器辅回路

继电保护测试仪器辅回路与主回路一样，ac220v电源经保险进入双碳刷调压器t1小旋钮调节的电压量，通过隔离变压器t4可直接调节输出0-20v或0-250v交流电压或0-350v直流电压，此回路额定电流为1a。按下辅回路“输出控制”开关，调节小旋钮即可输出。
