继电保护试验箱使用方法举例

时间：2020-06-22

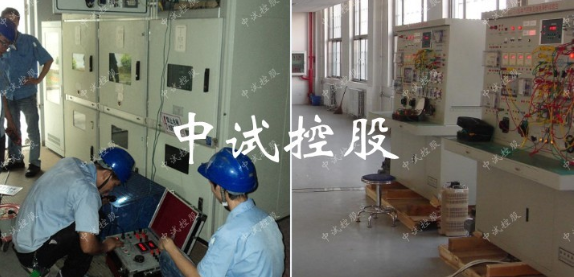

继电保护试验箱使用方法举例：

1、电压继电器吸合及释放试验：先将仪器处于准备状态，被试继电器线圈接至对应电压输出端子上，按下“输出控制”开关，缓慢调节大旋钮，使输出电压平稳上升，至继电器吸合时，记录吸合电压，再反方向调节大旋钮，至继电器释放，记录下释放电压，据此可算出被试继电器返回系数。如被试继电器为过电压继电器，则反方向进行。

2、电流继电器整定值试验：将被试继电器从线路上解除，接至本仪器电流输出端子上，选择合适的输出电流档，比如“0--”或“0--100A”档，按下“输出控制”开关，缓慢调节大旋钮至继电器动作，观察电压/电流表数值，判断继电器动作情况。

3、时间继电器延时时间的测定：将被试继电器接至输出端子上(根据继电器要求确定工作电压为交流或直流)，调至额定动作值，停电复原。被试继电器延时动合触点接至Ⅱ⊥端子上，按下“输出控制”开关，继电器线圈得到额定工作电压，并同时启动秒表，待延时时间过后，秒表计数停止，此时秒表所显数字即为该时间继电器的延时闭合时间，若要测延时释放时则原理同前，实际接线反之。

4、中间继电器试验(带保持线圈)：确定被试继电器为何种动柞形式(电压或电流动作)，何种保持形式(电压或电流保持)。以电流动作电压保持为例(直流继电器)，选择好直流电流输出档(0--500mA或0--)，按下 “输出控制”开关，缓慢调节大旋钮至继电器动作，记下动柞电流，便携式继电保护试验箱再把辅回路输出接至继电器保持线圈端，缓慢调节小旋钮至继电器额定值，记下保持电压值，根据动作或保持情况，判定继电器的好坏。
