试验继电保护测试仪的4个步骤

时间：2020-06-22

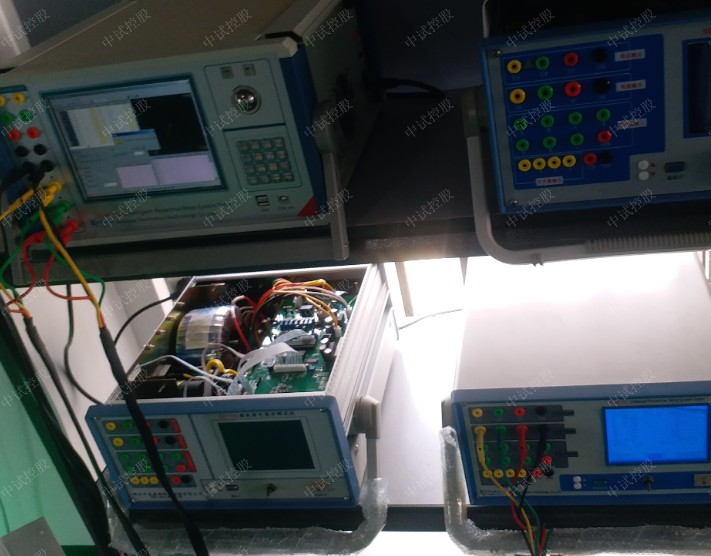

继电保护测试仪体积小、精度高，既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。那么接下来我们聊聊试验继电保护测试仪的4个步骤。

继电保护测试仪试验步骤：

(1)功率方向继电器动作区和灵敏角的测量

在"递变试验"软件模块中，设定Uab、Ia为额定值，设置Uab相角步长，加减电压相位角，测出动作区两边边界角φ1、φ2，则灵敏角φLM=1/2(φ1+φ2)。

(2)小动作功率的测量

在"递变试验"软件模块中，将角度设置在灵敏角φLM，设定Ia(或Uab)为额定值、Uab(或Ia)为零，设置Uab(或Ia)的步长，增加电压(或电流)。测出小动作功率。

(3)潜动试验

在"递变试验"软件模块中，将电流回路开路，设置Uab初值为零、步长为额定电压，突然加上或切除电压，继电器触点不应有瞬间接通现象。

电压回路经电阻短路，设置Ia 初值为零、步长为数倍额定电流，突然加上或切除电流，继电器触点不应有瞬间接通现象。

(4)记忆作用检验

在"递变试验"软件模块中，将角度设置为灵敏角，设置Ia 为0.5倍和数倍额定电流时，Uab由100V突降至零，继电器应可靠动作，说明记忆作用良好。
