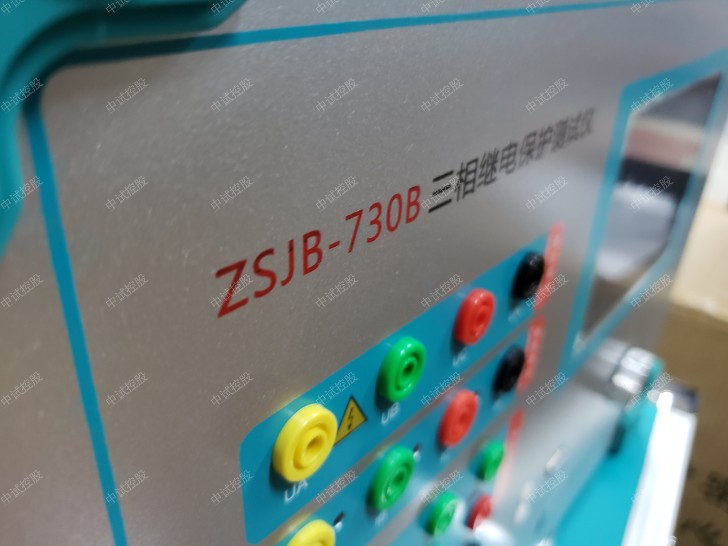

三相继电保护测试装置技术参数

技术参数

1、交流电流源

相电流输出（有效值）：0--40A/相，精度±0.2%+2个字

三相并联输出(有效值)： 0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值)： 10A

每相zui大输出功率 ：420VA

三相并联电流zui大输出功率 ：900VA

三并电流zui大输出允许工作时间 ：10S

频率范围： 0--1000HZ 精度：0.001HZ

谐波次数 ：2--20次  相位  ：0~360° 精度：0.1°

2、直流电流源

电流输出：  0--±30A/相 ；精度±0.2%+2个字

3、交流电压源

相电压输出（有效值）： 0--125V/相；  精度：±0.2%+2个字

线电压输出（有效值）： 0--250V

相电压/线电压输出功率 ： 75VA/100VA

频率范围 ： 0--1000HZ  精度：0.001HZ

谐波次数  ：2--20次   相位 ：0--360°  精度：0.1°

4、直流电压源

相电压输出幅值  ：0--±150V   精度：±0.2%+2个字

线电压输出幅值  ：0--±300V

相电压/线电压输出功率 ： 90VA/180VA

5、开关量

开入量 ：  8对

空接点  ： 1--20mA，24V 装置内部有源输出

电位翻转 ： 0--6VDC为低电平

          15--250VDC为高电平

开出量：4对，空接点，遮断容量：110V/2A，220V/1A。

6、时间测量范围

1ms--9999s    测量精度﹤1ms

7、体积重量

365*400*195 (mm )   18Kg

8、电源

AC220V±10%   50HZ   10A
