配电网电容电流测试仪
时间：2020-06-19

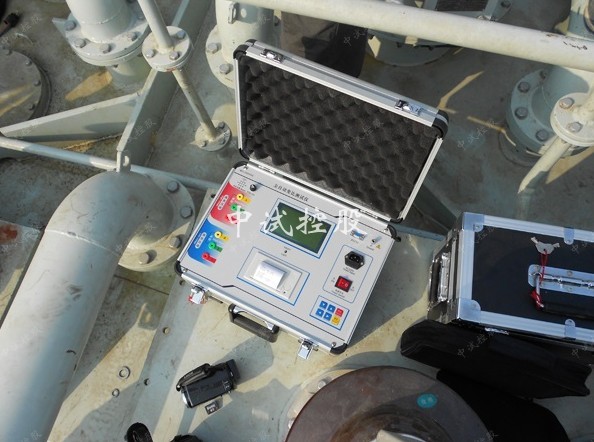

配电网电容电流测试仪：采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业。电容电流测试仪，是直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧打交道，因而不存在试验的危险性，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
工作原理
电容电流测试仪是从开口三角来测量电容电流的，其测量原理如下：
从开口三角注入一个异频电流（非50Hz交流电流，为了避开工频电流的干扰），这样在高压侧就感应到一个按变比减小的电流，此电流为零序电流，其在三相的大小和方向相同，因此他在电源侧和负荷侧均不能流通，只能通过PT和对地电容形成回路，这样就可以根据简化了的物理模型建立相应的数学运算，通过检测信号就可以测量出三相对地电容3Co,在根据公式就可以算出系统的电容电流。
电容电流测试仪技术参数：
1. 电容电流：0 ～ 250A 0.3 ～ 125μF
2. 测量误差：≤3% I < 100A ；
≤5% 100A < I < 250A
3. 工作温度：-10℃ ～ 50℃
4. 工作湿度：0 ～ 80%
5. 工作电源：AC 220V±10% 50Hz±1Hz
6. 外形尺寸：350mm×200mm×150mm
7. 仪器重量：8.5kg
增值服务
- 三年质保,一年包换,三个月试用
