8100开关触指头压力测试仪介绍

　　隔离开关是电力系统中使用量大，应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。

　　尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环并烧坏触指酿成事故。

　　在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。

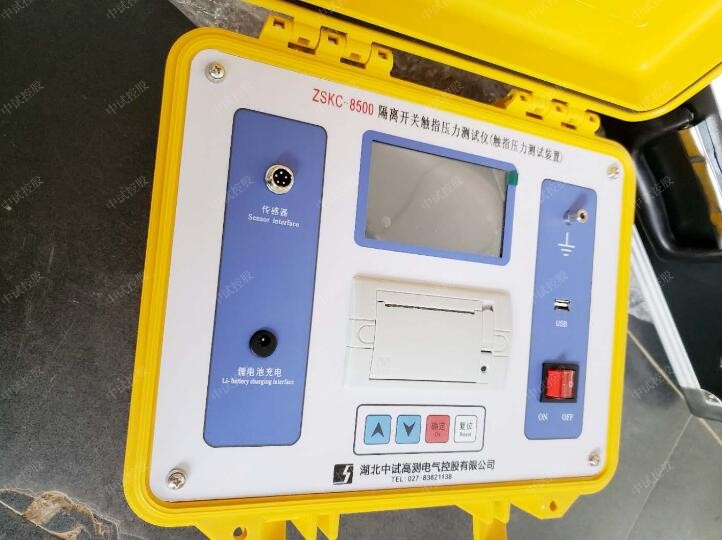

　　针对目前发供电系统的检修现状，我公司自行开发了高压隔离开关触指压力测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。8100高压隔离开关触指压力测试仪也可用于隔离开关制造厂对触指压力的检验;改变压力传感器的形状也能测量断路器的触指压力。

　　8100开关触指头压力测试仪产品特点

　　1 适用于国内外生产的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关。

　　2 直线行程传感器，旋转传感器,安装极为方便，简捷。

　　3 主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

　　4 主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。

　　5 内置快速微型打印机，打印所有数据及图谱。

　　6 仪器配有与PC机联机的《断路器数据分析管理软件Windows中文版》软件，试 验结果可直接存入硬盘，也可输出到各类打印机上打印试验报告，使现场试验计算机化。

　　7 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。

　　8 仪器配置速度自定义添加程序，用户可根据需要，自由添加各种刚分、刚合速度定义。

　　技术指标

　　工作环境：-10～40℃，≤80%RH 大气压力 86～106kpa

　　电源电压：机内锂电池：≤20 W(优选) AC220V±10% 50Hz±10%

　　测量范围：≤1000 N 误差：≤1%读数±1

　　测量直径(触指开距)：5.5mm～90mm 大于90mm(可定制)

　　内置锂电池，电源工作时间：≥6小时(可定制)。

　　充电方式：专用充电器接面板锂电池充电接口充电;

　　传感器信号线长度：10m

　　绝缘电阻 >2MΩ
