高压隔离开关触指压力测试仪机械特性试验数据分析

时间：2020-06-17

高压隔离开关触指压力测试仪机械特性试验数据分析

高压隔离开关触指压力测试仪是依据的GB参照电力行业标准，DL/T高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空等高压断路器的机械动特性参数。

　　高压隔离开关触指压力测试仪的开关机械特性试验是高压开关的动作特性重要试验，其实验数据包括高压开关的分/合闸时间、分合闸速度、刚合速度、刚分速度、三相不同期时间、三相动作顺序、三相弹跳时间（真空开关），断口的开距，动触头行程及超行程等。

　　开关触头行程与开距及超行程之间的关系及如何调整触头行程，A=断口开距L+超行程S；其中触头行程A与开关机构的输出和拐臂有关，其中机构的输出是定死的，不能调整，通过调整拐臂连杆可以调整开关三相的触头行程。断口开距L是指开关在分闸状态下动触头与静触头之间的距离，通过调整输出拐臂的长短来调整，它反应的是开关的开断能力，可以通过高压耐压试验来进行检验；而超行程S是动静触头的接触距离（如果是真空开关的时就是动静触头接触后的接触压力弹簧的压缩量），通过调整开关本体的拐臂连杆及各项断口处的拐臂螺杆来调整，它反应的是开关合闸后动静触头的接触好坏，可以通过做接触电阻测试来进行检验。

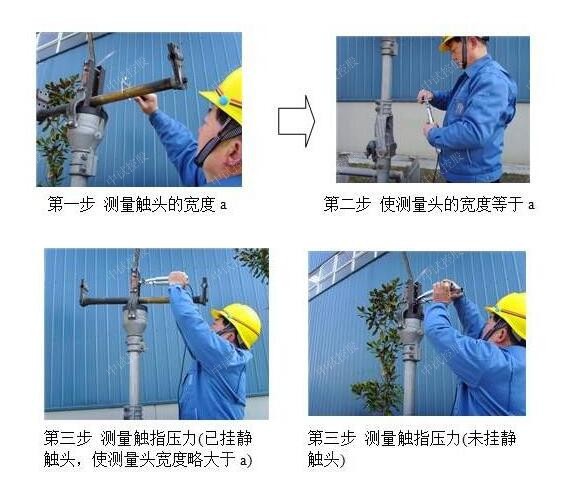

　　而高压隔离开关触指压力测试仪在做各项试验前首先要做的就是进开距和超行程的测量以保证开距和超行程满足技术要求的前提条件下进行，如果不满足就要进行调整。
