高压隔离开关触指压力测试仪的三相功率测试简析
时间:2020-06-17

高压隔离开关触指压力测试仪的三相功率测试简析

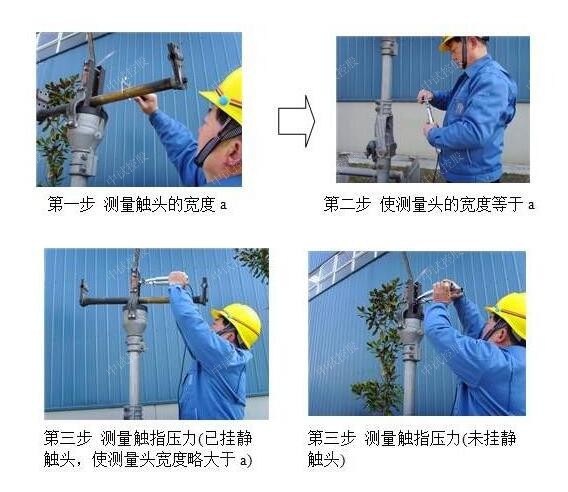

高压隔离开关触指压力测试仪只要将测试钳模拟触头的传感器在每对触指接触位置张开一下,就能显示出触指此时的接触压力并记忆。该仪器有效解决了测量触指压力的一大难题。高压隔离开关触指压力测试仪也可用于隔离开关制造厂对触指压力的检验;改变压力传感器的形状也能测量断路器的触指压力。
  高压隔离开关触指压力测试仪的三相功率测试:
  1.接线
  将仪器三相电源输入电缆接于电动机构电机电源输入端,三相电源输出端接于电动机构的电机电源接线端子,即将该仪器串接于电机电源回路。
  提示:
  ①为确保安全,接线前务必断开上一级电源开关;在接输出电缆时应先接机构箱端子再插仪器插座。
  ②接线前记好线号,确保不改变电机旋向(输入、输出电缆线颜色是对应的,即红对红)。
  2.角度传感器安装
  如果需要绘制操作力矩与转动角度的关系力矩曲线或功率曲线,就必须先安装好角度传感器。先确认垂直管的直径,将定位件和分度盘固定在与垂直管直径相对应的位置,其目的是保证分度盘与操作管同心。分度盘由磁铁吸在在机构垂直管上。光电传感器支架底座吸在机构安装支架上,将分度盘放在光电感应器开口中间,中间白色线对准分度盘的缺口,并确认分度盘转动时不会触及光电传感器及在转动过程中传感器始终在分度盘的刻度范围内。
  注意:在分度盘转动时不得碰及光电传感器使之产生抖动。
  3.测试
  点击主界面的三相功率钮,系统弹出分合闸选择菜单。点击合闸或分闸前面的单选框,与此时进行的是合闸测量还是分闸测量一致。点击确认后系统弹出测试界面。
  4.保存
  高压隔离开关触指压力测试仪测量结束后按保存钮,系统弹出相应界面,保存数据。
