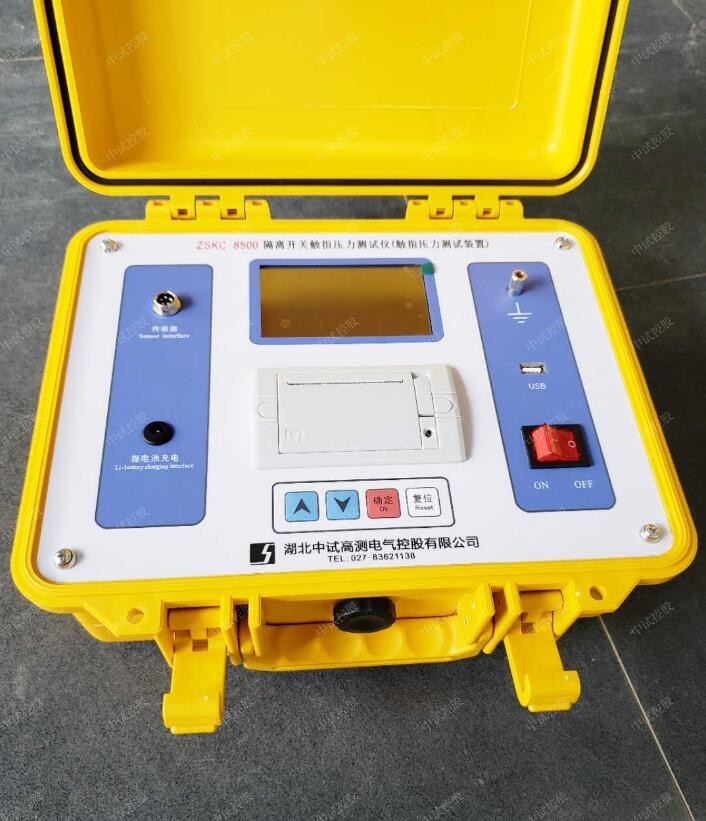

梅花触头夹紧力检测仪

1 产品简介

　　隔离开关是电力系统中使用量*大应用范围*广泛的高压开关设备。由于户外隔离开关是唯一完全暴露在大气环境中工作、受环境气候条件影响*直接和*严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环*终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。

　　针对目前发供电系统的检修现状，中试控股自行开发了高压隔离开关触指压力测试仪（国网招标专用名称：ZSKC-8500隔离开关动触头夹紧力测试仪），它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。ZSKC-8500高压隔离开关触指压力测试仪（隔离开关动触头夹紧力测试仪）也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。

　　本隔离开关动触头夹紧力测试仪遵循以下标准：

　　GB/T 16823.3-2010 紧固件 扭矩- 夹紧力试验

　　DL/T 486—2010 高压交流隔离开关和接地开关

　　GB/T 3309 高压开关设备常温下的机械试验

　　GB/T 6379.6-2009 测量方法与结果的准确度（正确度与精密度）

　　2 技术参数

　　2.1 测试仪器基本技术参数

　　(1) 海拔高度：≤2000m

　　(2) 工作环境温度：-10℃～+40℃；

　　(3) 相对湿度(环境温度为20℃时)：≤85％；

　　(4) 测力范围：≥1000N（可定制测力范围：≥2000N）；

　　(5) *小分辨率：1N；

　　(6) *小测力范围：10N；

　　(7) 系统精确度：优于1%F.S；

　　(8) 测量触指间隙距离：5.5-90mm（可定制150mm）；

　　(9) 待机时间：大于30天；

　　(10) 连续工作时间：8小时（可定制）；

　　2.2 测试仪器功能

　　（1）*大值自动保持、 瞬时值跟踪显示；

　　（2）峰值保持：加力过程中，夹紧力值变化，峰值保持能始终显示加力过程中*大力值；

　　（3）欠压指示，即测试仪器电源不足时，应有提醒充电或更换电池指示；

　　（4）加力和显示于一体，方便携带，更有利于近距离使用；

　　2.3使用范围

　　适用于变电站现场各电压等级的需要进行动触头夹紧力测试的隔离开关设备；适用于不同厂家、不同型号的隔离开关动触头夹紧力测试。

　　注：本公司专业生产隔离开关动触头夹紧力测试仪，ZSKC-8500梅花触头夹紧力检测仪多次被定为国网招标指定产品，如有特殊要求，可来电定制！
