隔离开关触指压力测试仪操作说明

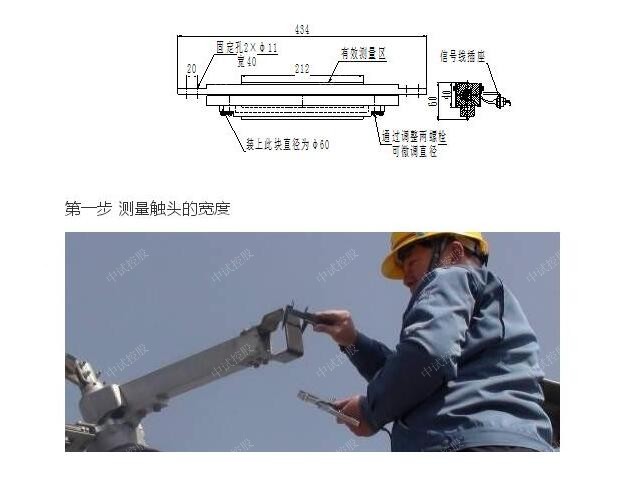

1、确定需要测量隔离开关触指压力的触头接触面的宽度b（用游标卡尺测量）

2、根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，使a＝b；

是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，隔离开关触指压力测试仪装上附件

1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件

2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。

是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。

3、连接好接地线和传感器信号线，打开测试仪电源，等待2-3秒后进入测试菜单，然后按【确定】键进入，表示当前选中菜单，按上，下键可以切换菜单。按【确定】键可以进入测试界面，此时，按【确定】可以开始测量。
