高压隔离开关触指压力测试仪方法和步骤

高压隔离开关触指压力测试仪方法和步骤

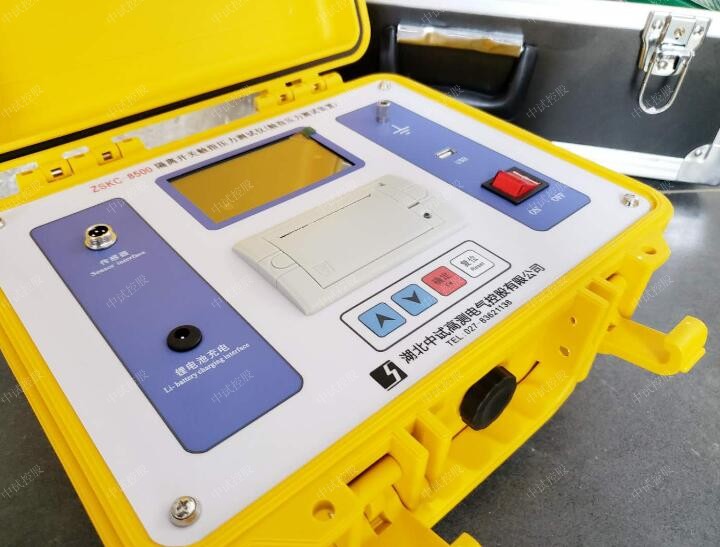

1、将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（zui大值）压力显示并自动锁定。整个测量采样过程zui多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。

此时数据会自动存储到SD卡中。此时屏幕提示是否打印数据，

高压隔离开关触指压力测试仪如果需要打印，则按一下【确定】键即可；或者按一下向下键   →【确定】键，选择重新再次测试。

2、设定本机时钟

进入【设定本机时钟】菜单后，界面如下：

3、图5、图6是折臂式隔离开关未装静触头用WA1401型的测量示意图。测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。

4、图7是折臂式隔离开关已装静触头用WA1402的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时高压隔离开关触指压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢！
