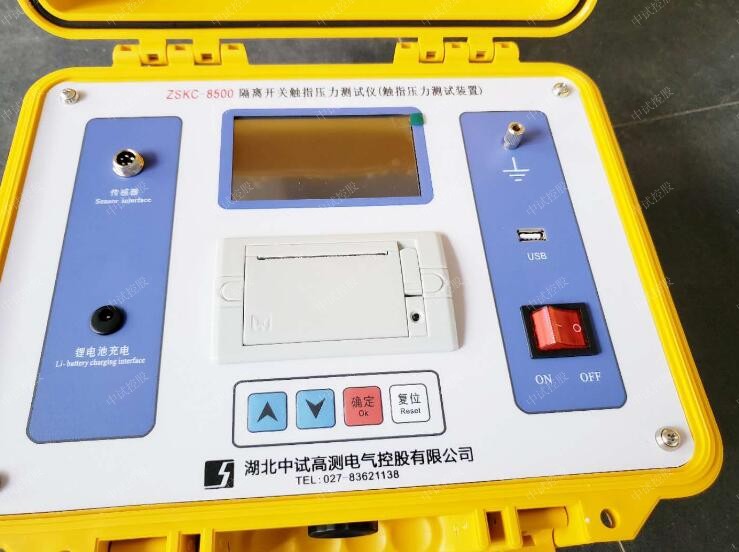

高压隔离开关触指压力测试仪相关技术手语

高压隔离开关触指压力测试仪相关技术手语

触头开距
分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙。
行程（触头的）
分、合操作中，开关动触头起始位置到任一位置的距离。
超行程
合闸操作中，开关触头接触后动触头继续运动的距离。
注：对某些结构，如对接式触头，为触头接触后产生闭合力的动触头部件继续运动的距离。
分闸速度
开关分（闸）过程中动触头的运动速度。
注：实施时常以某尽量小区段的平均值表征。
触头刚分速度
开关分（闸）过程中，动触头与静触头分离瞬间的运动速度。
注：高压隔离开关触指压力测试仪测试有困难时，常以刚分后10ms内的平均值表征。

高压隔离开关触指压力测试仪配备三种测速传感器，分别在不同情况下使用。三种传感器通过一根传感信号线，连接到仪器的“速度传感器”插座上。
通用测速传感器安装
   传统的测速传感器通常用滑线电阻器或光电传感器（分光栅和光电编码器两种），这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件（动触头或提升杆）和静止部件（将军帽座或开关基座）上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。

   注意：将通用传感器直接紧固安装于开关的提升杆上或水平连杆上，或其它传动杆上。
    安装注意1：通用传感器的插座方向与动杆的粗细不同选用，相应半径的卡件使传感器很牢固的卡在动杆上，不能晃动。开关动作时，传感器应紧承受动杆一起运动，不可与动杆之间有相对晃动，否则可致测试数据不准。
   安装注意2：通用传感器的插座方向与动轩的运动方向一致，尽量保护与动轩平行，如果装成歪斜可能造成测量数据不准。
   安装注意3：通用传感器安装于开关动杆上，开关动作时传感器上下左右应留有一定的位置空间，不致使传感器在运动过程中与周围开关部件相碰，造成损坏。
