1800kV冲击电压发生装置的控制柜种类

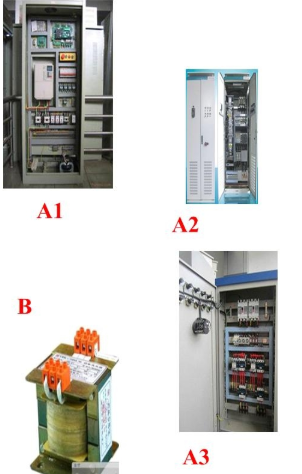

800kV冲击电压发生装置，根据用途选用三种控制柜，如图1。

图中：A1-空调的大电流控制柜；

A2—冲击控制的三相控制柜；

A3—照明的单相低压控制柜；B—隔离变压器。

图1

隔离变压器是保证照明等电器安全，与单相低压控制柜相连。

800kV冲击电压发生装置的三种控制柜的布置如图2。

图2

2 800kV冲击电压发生装置控制柜使用维护

2.1)800kV冲击电压发生装置控制柜外覌检查

例如隔离变压器如图3。

图3

2.2)高压试验室(场)接地系统测量

高压试验室(场)必须有良好的接地系统以保证高压试验测量准确度和人身安全。接地电阻不超过0.5Ω。试验设备的接地点与被试设备的接地点之间应有可靠的金属性连接。试验室(场)内所有的金属架构，固定的金属安全屏蔽遮(栅)栏均必须与接地网有牢固的连接。接地点应有明显可见的标志。

为了保证接地系统始终处于完好状态，每5年应测量一次接地电阻，测量接地点的通断状态，对接地线和接地点的连接进行一次检查。

2.3)800kV冲击电压发生装置的冲击控制三相控制柜中接线端子排检查

800kV冲击电压发生装置的冲击控制三相控制柜中接线端子排
