继电保护试验箱的几个使用步骤

时间：2020-06-15

继电保护试验箱的几个使用步骤

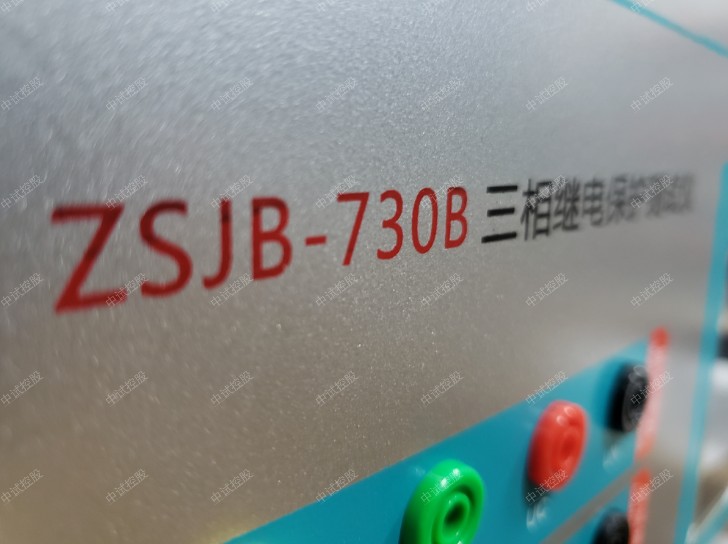

继电保护试验箱是我公司开发的又一新型继电保护试验设备，该设备在主体不变的情况下，重量仅为10公斤，采用不锈钢或塑铝机箱，美观牢固，减震性能良好。采用0.5级数字表，高精度传感器，测量，采用六位数显电秒表，可满足时间测量，实为继电保护工作人员外出作业的良好工具

1.使用前的检查或准备：
仪器使用前应先进行外观检查，并将三芯电源线接地端可靠接地，然后仪器试通电，此时两表头应为亮态，试开秒表电源开关，秒表开关应正常。用手触按“输出选择”按钮开关，输出状态指示灯应自左向右选择正常。
2．主回路电压输出操作：
将输出状态选择在“AC0～250V”档，按下试验箱右下角主回路“输出控制开关”，缓慢调节调压器大旋钮，此时电压/电流表应有“0～250V”交流电压显示。要输出“DC0～350V”,将输出状态选择在“DC0～350V”档，调节方法同上。
3．主回路电流输出操作：
将输出状态选择在“AC0～10A”档，按下主回路“输出控制开关”缓慢调节压器大旋钮，此时，电压/电流表应有“0～10A”电流显示，其他电流调节类同此方法。
4．辅回路输出操作：
按下辅回路“输出控制”开关，缓慢调节小旋钮，在辅回路输出端子上即有AC“0～20V”、“0～250V”、DC“0～350V”输出，此输出不在电压/电流表上监视。
