继电保护测试仪备自投试验的简要分析

时间：2020-06-14

继电保护测试仪备自投试验的简要分析

　　电源自动投入装置是指当线路或用电设备发生故障时，能够自动迅速、准确地把备用电源投入用电设备中或把设备切换到备用电源上，保障不断电。

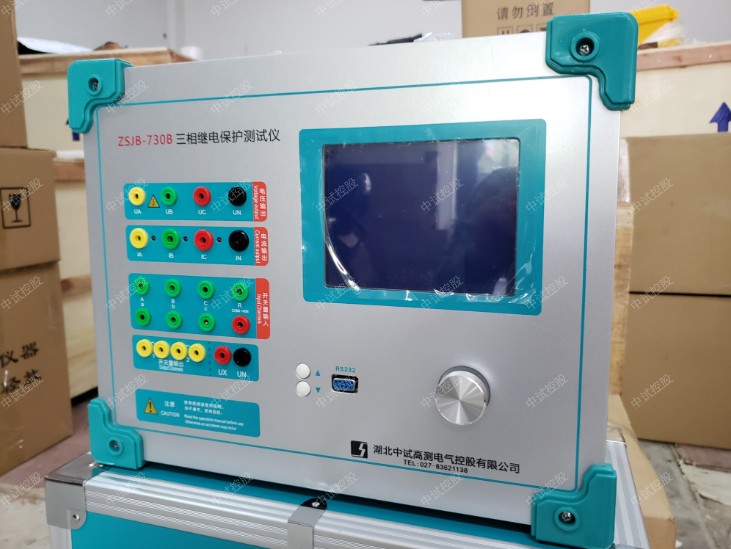

　　继电保护测试仪具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置。

　　备用电源自动投入装置的主要判据是两个母线电压和三个开关的位置。在母线有压且可以操作真实断路器的情况下，可通过“拉开关”的方式传动备自投。

　　继电保护测试仪系统具备6相电压且有专门的备自投实验模块，进行备自投装置试验比较方便。若可以操作三个真实断路器，仅需要继电保护测试仪提供两组电压，接线方式如下：

　　将Ua、Ub、Uc接入I母电压输入端子，在继电保护测试仪的电压输出端子并联出一组电压线，接在继电保护测试仪的开出接点，再由继电保护测试仪开出接点的另一端接入II母电压。此时，继电保护测试仪的开出接点充当一个三相空开，可以由软件控制分合，模拟II母有压和失压。需要模拟I母有压、失压时，将接在备自投装置端子排的两组电压线调换即可。

　　通常使用“状态序列”进行该试验。

　　初识状态设为故障前状态：将电压设置为57.735V，开出量1-4状态全部设为合。I、II电压输入备自投装置、再手动将断路器置于合适位置，备自投充电。

　　第二个状态开出量状态全部为分，继电保护测试仪的开出接点处于断开状态，可以模拟II母失压。
