继电保护测试仪直流电压输出的校准
时间：2020-06-14

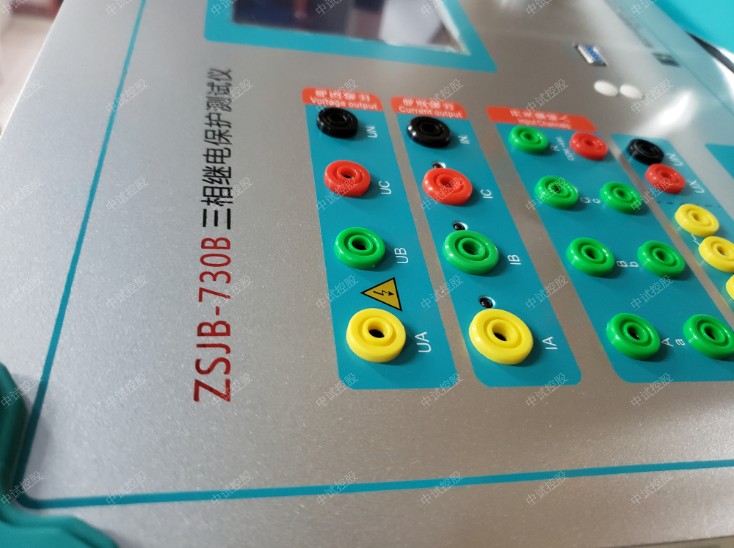

教你弄懂继电保护测试仪直流电压输出的校准
1.继电保护测试仪直流电压输出误差限值
（1）输出直流电压基本误差限值
继电保护测试仪的电压输出幅值为0-300V，输出直流电压幅值的变化小步长应为10mV。在额定工作条件下，继电保护测试仪的输出电压幅值基本误差满足以下条件：
0-5V范围内，基本误差应不超过±25mV；
5V-300V范围内，基本误差应不低于±0.5%。
（2）输出直流电压的纹波
继电保护测试仪输出直流电压为0-300V时，直流电压中的交流分量的峰-峰值应不大于输出设定值的1%。
（3）直流电压输出的响应时间
被试继电保护测试仪接通及断开直流电压时的响应时间应小于1ms。
注：响应时间为电压值由10%电压值上升至90%电压值或由90%电压值下降至10%电压值的时间。
2.继电保护测试仪直流电压输出校准
（1）直流电压输出幅值误差
继电保护测试仪直流电压的校准接线示意图如下图所示。分别设置测试仪输出直流电压，用校准标准分别测试直流电压输出值误差。
（2）输出直流电压的纹波系数
设置继电保护测试仪输出直流电压，用直流电压表测量直流电压值U1和用峰-峰值电压表测量交流分量的峰-峰值U2（下图），计算直流电压的纹波系数KU：KU=U2/U1*100%；
当使用有效值电压表测量交流分量U2时，直流电压的纹波系数KU应为：KU=U2/U1*100%；
式中：U2是交流分量的有效值。
（3）输出直流电压的响应速度
设置继电保护测试仪三种试验状态为：
状态1：输出直流电压为0；
状态2：输出直流电压为测试仪所能输出的小电压值Umin或大电压值Umax；
状态3：输出直流电压为0。
试验时，被试继电保护测试仪的试验状态由状态1进入状态2，再由状态2进入状态3。试验过程中，测试仪输出的直流电压由0突升至设定值，再由设定值突降至0。用数字存储示波器记录试验过程中测试仪输出直流电压的波形，在波形图上测量直流电压由10%上升到90%电压值或由90%下降到10%电压值的时间。
