三相继保测试仪的差动动作门槛实验简述
时间：2020-06-14
三相继保测试仪的差动动作门槛实验简述

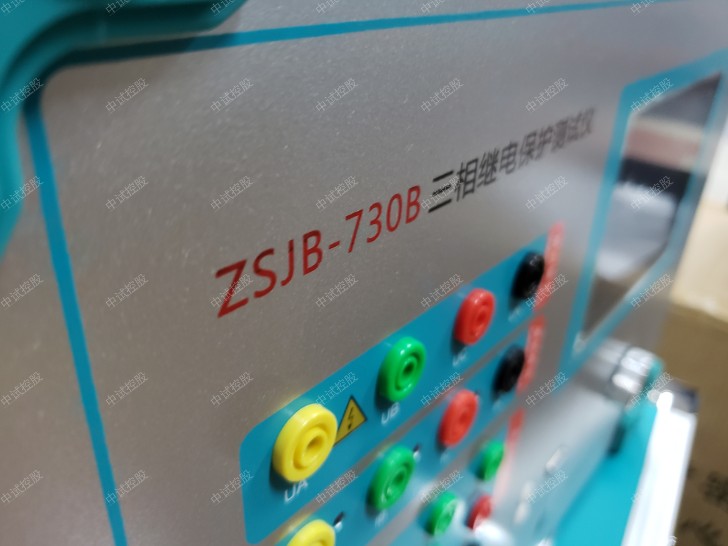

三相继保测试仪采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，电流、电压输出单元，继保测试仪具有过载及超量程保护单元部分组成，自动显示打印，测试过程中只需正确接好测试线，便可自动测试，整机精度≤1%。三相继保测试仪的外形美观，性能稳定，操作简单，功能较齐全等优点，该继保测试仪是校验继电保护装置理想的仪器。
继电保护测试仪的各种继电器特色：
1.量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。
2.时间继电器：可测量启动值、返回值及其动作时间。
3.中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。
4.重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。
5.差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。
用三相继保测试仪进行差动动作门槛实验：
投入“比率差动”软压板,其他压板退出,依次在装置的高压侧,低压侧的A,B,C相加入单相电流0.90A,步长+0.01A,观察差流,缓慢加至差动保护动作,记录动作值。
说明：
注意CT接线形式对试验的影响。
若CT接为“Y-△,△-Y型”,则在系统信息——变压器参数项目下选择“Y/D-11”,此时高侧动作值为:定值×√3,即1.73动作,低测动作值为定值,即1.00动作；
若CT接为“Y-Y型”,则在系统信息——变压器参数项目下选择“无校正”,此时高低侧动作值均为定值,即1.00动作。
